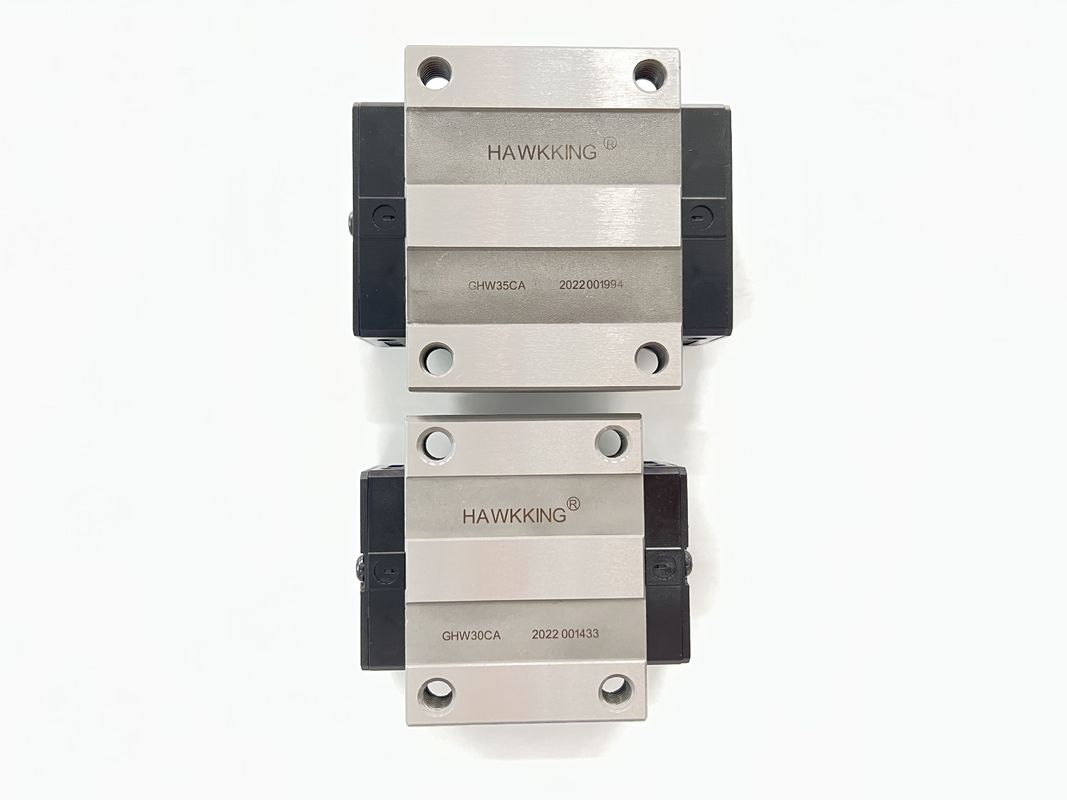

Precisie dimensionale flens lineair lager:
  • Precisie dimensionale flens lineair lager:
Precisie dimensionale flens lineair lager:

Precisie dimensionale flens lineair lager:

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer ZANE-ghw
Productdetails
Productnaam:
mini lineaire spoorgids
Cijfer:
C, H, P, SP, OMHOOG
Kern onderdelen:
Lineair Gidsspoor
Lengte van lineair gidsspoor:
100mm4000mm, zal om het even welke lengte beschikbaar zijn
De hoogte van het diaspoor:
15mm
Type:
Lineaire Motieleibaan
lineair gidstype:
W type of van H type of r-type
Markeren:

HGW20 flens lineair lager

,

precisie dimensionale flens lineair lager

,

H-type lineaire geleiderail;

Productomschrijving

HGW20 lineaire geleiderail en blok op maat voor CNC-machine

Wat zijn kenmerken van?

Uitwisselbaarheid
Vanwege de nauwkeurige dimensionale controle kan de maattolerantie van de lineaire geleider van de HG-serie binnen een redelijk bereik worden gehouden,
wat betekent dat alle blokken en alle rails in een specifieke serie samen kunnen worden gebruikt met behoud van maattolerantie.En een
houder is toegevoegd om te voorkomen dat de ballen eruit vallen wanneer de blokken van de rail worden verwijderd.


Model Combinatie maat (mm) Blokgrootte (mm) Schuifrailmaat (mm)

Bevestigingsbouten voor glijrails
maat

 Basis dynamische vaste belasting Basis vaste vaste last Toegestaan ​​statisch moment gewicht
de heer kN-m

Mp
kN-m

 Mijn kN-m

blok
kg

dia
kg/m
H Hoi N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7,5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17,5 9.5 8.5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0.40 2.21
GHW20HA 65,2 92.2 17.6 21.18 48.84 0,48 0.47 0.47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7,5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102,87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138,2 27,5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128,8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117,7 166,7 17.35 12.9 M14/φ14 17,5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204,8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52.8 208.36 457,15 14.15 11.12 11.12 12.89


Precisie dimensionale flens lineair lager: 0Precisie dimensionale flens lineair lager: 1




Markeringen:

R-type hiwin lineaire geleider,

HGW20 lineaire bewegingsgeleider,

runner block lineaire bewegingsgeleider
