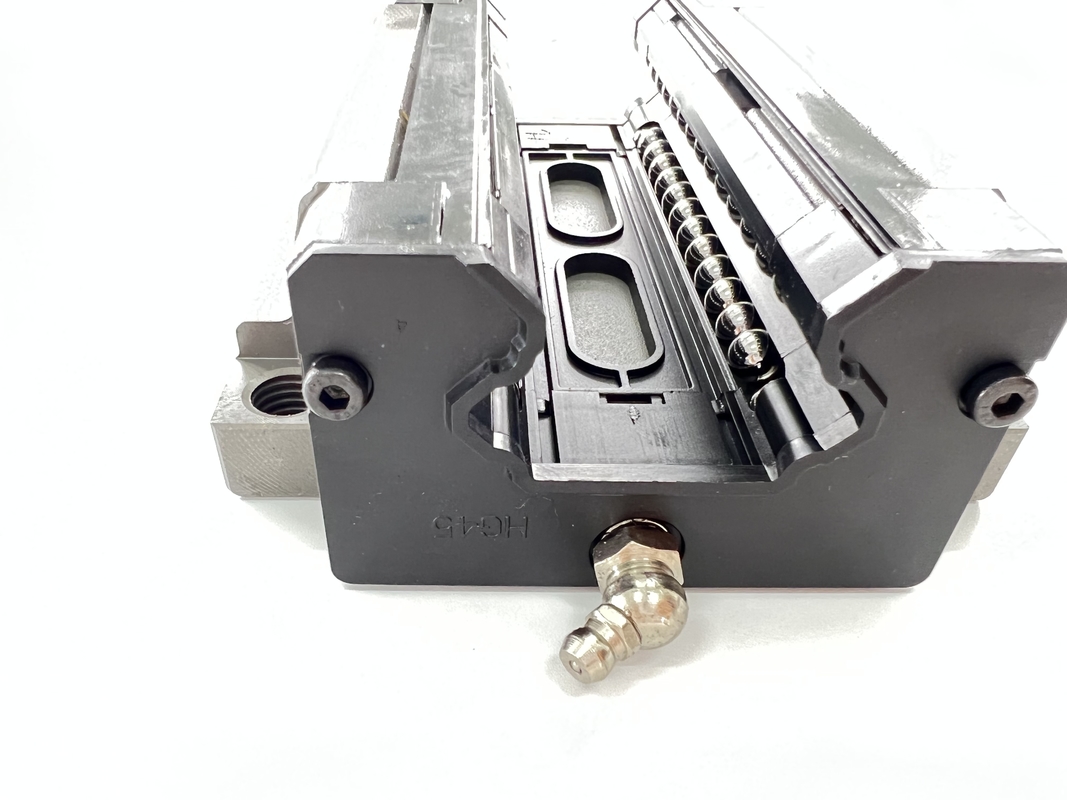

Lineaire bewegingsgeleider van 4000 mm met loopblok
  • Lineaire bewegingsgeleider van 4000 mm met loopblok
Lineaire bewegingsgeleider van 4000 mm met loopblok

Lineaire bewegingsgeleider van 4000 mm met loopblok

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer ZANE-ghw
Productdetails
Productnaam:
mini lineaire spoorgids
Modelnummer:
HGW20CA, HGW20CA
Kern onderdelen:
Lineair Gidsspoor
Lengte van lineair gidsspoor:
100mm4000mm, zal om het even welke lengte beschikbaar zijn
De hoogte van het diaspoor:
15mm
Type:
Lineaire Motieleibaan
lineair gidstype:
W type of van H type of r-type
Markeren:

HGW25 Lineaire bewegingsgeleider

,

4000 mm runnerblok Lineaire bewegingsgeleider

,

R-type hiwin lineaire geleider

Productomschrijving

HGW20 lineaire geleiderail en blok op maat voor CNC-machine

De lineaire geleidingen van de HG-serie zijn ontworpen met een draagvermogen en een grotere stijfheid dan andere soortgelijke producten met een cirkelboog
groef- en structuuroptimalisatie.Het beschikt over gelijke draagvermogens in de radiale, omgekeerde radiale en laterale richtingen, en
zelfrichtend om installatiefouten op te vangen.Aldus kunnen lineaire geleidingen uit de HG-serie een lange levensduur bereiken met hoge snelheid, hoog
nauwkeurigheid en soepele lineaire beweging.



Wat zijn kenmerken van?

Hoge stijfheid in alle vier de richtingen
Vanwege het ontwerp met vier rijen heeft de lineaire geleiding van de HG-serie gelijke draagvermogens in radiaal, omgekeerd radiaal en lateraal
routebeschrijving.Bovendien zorgt de cirkelvormige groef voor een brede contactbreedte tussen de kogels en de groefbaan, waardoor grote toelaatbare belastingen en een hoge stijfheid mogelijk zijn


ModelCombinatie maat (mm)Blokgrootte (mm)Schuifrailmaat (mm)

Bevestigingsbouten voor glijrails
maat

Basis dynamische vaste belastingBasis vaste vaste belastingToelaatbaar statisch momentgewicht
De heer kN-m

Mp
kN-m

Mijn kN-m

blok
kg

glijbaan
kg/m

HHoiNWBBicULKlGM (A/B)TTih2h3WrHrDhdPE(mm)C(kN)C0(kN)
GHW15CA244.31647384.53039.461.485.3M5/ φ4,568.93,953.715157.55.34.56020M4xl611. 3825.310.170,150,150.171.45
GHW20CA304.621.5635354050,577,510.25 uur12M6/φ6810672017,59.58.566020M5xl617,7537,840,380,270,270.402.21
GHW20HA65,292.217.621.1848.840,480.470.470,52
GHW25CA365.523.570576.545588411.812M8/φ7781469232211976020M6x2026.4856.190,640,510,510,593.21
GHW25HA78.6104.622.132,7576,000,870,880,880,80
GHW30CA4263190729527097,414.2512M10/φ98.5166.510.82826141298020M8x2538,7483.061.060,850,851.094.47
GHW30HA93120,425.7547.27110.131.401.471.471.44
GHW35CA487.5331008296280112.414.612M10/φ910.118912.63429141298020M8x2549.52102,871.731.201.201.566.30 uur
GHW35HA105,8138.227.560.21136.312.292.082.082.06
GW45CA609.537,5120100108097139,41312.9M12/φ1115.1228.520.5453820171410522.5M12x3577,57155,933.012.352.352.7910.41
GHW45HA128,8171.228.994.54207.124.004.074.07369
GHW55CA701343,51401161295117,7166,717.3512.9M14/φ1417,526.51219534423201612030M14x45114.44227,815.664.064.064.5215.08
GHW55HA155.8204,836.4139.35301.267.497.017.015.96
GHW65CA901553.517014214110144.2200.223.112.9M16/φ162537,51515635326221815035M16x50163,63324.7110.026.446.449.1721.18
GHW65HA203.6259,652.8208.36457,1514.1511.1211.1212.89
