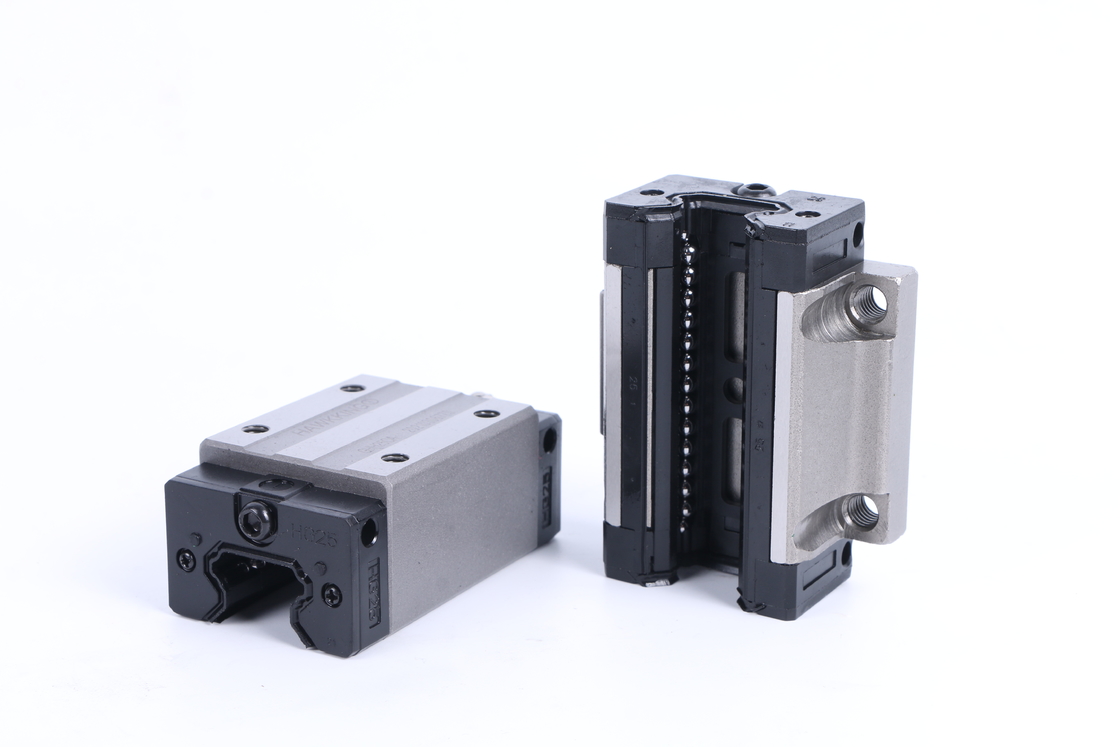

Lineaire geleider met bloklagerslede HGH15 HGH20 HGH25 HGH30 Aangepaste lengte:
Wat is een lineaire gids?
Lineaire geleiders zijn een blok- en railsysteem dat de beweging van een toepassing helpt ondersteunen.
Hoe werken lineaire gidsen?
Het lineaire geleidingssysteem bestaat uit twee delen: het lineaire blok en de lineaire rail.De lineaire geleidingsblokken bewegen langs de lengte van de lineaire rail langs het vlak waarvoor deze is gepositioneerd.
Ook bekend als "lineaire lagers en rails" of "lineaire geleidingen", ondersteunen en geleiden lineaire geleidingssystemen een last of gemonteerd gereedschap met behulp van nauwkeurige, soepele lineaire bewegingen.
| Model | Combinatie maat (mm) | Blokgrootte (mm) | Schuifrailmaat (mm) |
Bevestigingsbouten voor glijrails maat |
Basis dynamische vaste belasting | Basis vaste vaste last | Toegestaan statisch moment | gewicht | ||||||||||||||||||||||
|
Dhr kN^n |
MP kNf |
mijn kNF |
blok kg |
dia kg/n |
||||||||||||||||||||||||||
| H | Hl | N | W | B | Bl | C | Li | L | Kl | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7.7 | 15 | 15 | 7,5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77,5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 uur | 37,84 | 0,38 | 0,27 | 0,27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78,6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20.25 uur | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102,87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138,2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128,8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204,8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31,5 | 120 | 203.6 | 259,6 | 47,8 | 12.9 | M16x20 | 208.36 | 457,15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tips voor het bestellen van lineaire geleiding en lineaire geleidingsblokken:
(1) Vertel ons de breedte van de lineaire geleider: bijv. 9 mm
(2) Wat is de maatcode van lineaire geleidingsblokken, pls?Bijv. MGN9C, HGH15CA en etc.
(3) Wat is de lengte van de lineaire geleiding die u nodig heeft, en hoeveel geleidingsblokken in één lineaire geleiding, alstublieft?Bijv. MNG91R80MM;1 stuks blokken op de 80 mm lineaire geleider
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Onze voordelen voor Lineaire gids HG serie:
1. Compleet schuifsysteem met hoge nauwkeurigheid en kan zonder doorbuiging worden verplaatst.
2. Gebruik met lange levensuur.
3. Snelle levering en goede service.
4.Grote voorraaden groothandel in lage batches.
5. ISO9001:2008
6. Concurrerendprijs, goede kwaliteit, snelle levering.
7.Snelle reactie ope-mails of het snel oplossen van vragen.
8. Eerlijke samenwerking en service.
