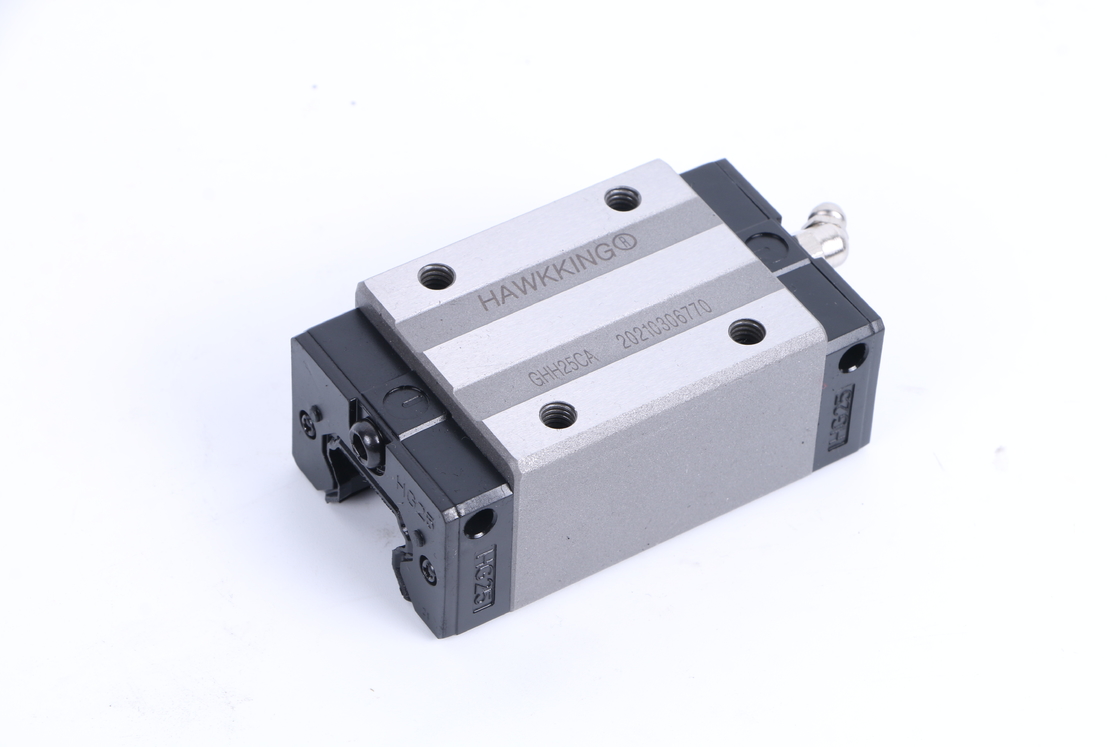

roestvrij staal Aangepaste lengte lineaire geleiders HGH35 lineaire rails blok
1. Het ontwerp van vergrote breedte verhoogt de capaciteit van momentbelasting.
2. Het ontwerp van het gotische boogcontact heeft een hoge stijfheidskarakteristiek in alle richtingen.
3. Stalen kogels worden vastgehouden door een miniatuurhouder om te voorkomen dat de ballen eruit vallen, zelfs wanneer het blok uit de railinstallatie wordt verwijderd.
4. Alle metalen componenten zijn gemaakt van roestvrij staal voor anticorrosiedoeleinden;
| Model |
Combinatie maat (mm) |
Blokgrootte (mm) |
Schuifrailmaat (mm) |
Bevestigingsbouten voor glijrails
maat
|
Basis dynamische vaste belasting |
Basis vaste vaste last |
Toegestaan statisch moment |
gewicht |
|
Dhr
kN^n
|
MP
kNf
|
mijn kNF |
blok
kg
|
dia
kg/n
|
| H |
Hl |
N |
W |
B |
Bl |
C |
Li |
L |
Kl |
G |
Mxl |
T |
h2 |
h3 |
WR |
HR |
D |
h |
d |
P |
E |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7,95 |
7.7 |
15 |
15 |
7,5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0,17 |
0,15 |
0,15 |
0,18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77,5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17,5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17,75 |
37,84 |
0,38 |
0,27 |
0,27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65,2 |
92.2 |
12.6 |
21.18 |
48.84 |
0,48 |
0.47 |
0.47 |
0.39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19,6 |
|
32. 75 |
76,00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97,4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38,74 |
83.06 |
1.06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21,75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19,6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102,87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138,2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139,4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155,93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128,8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117,7 |
166,7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204,8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163,63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31,5 |
120 |
203.6 |
259,6 |
47,8 |
12.9 |
M16x20 |
208.36 |
457,15 |
14.15 |
11.12 |
11.12 |
9.82 |
Tips voor het bestellen van lineaire geleiding en lineaire geleidingsblokken:
(1) Vertel ons de breedte van de lineaire geleider: bijv. 9 mm
(2) Wat is de maatcode van lineaire geleidingsblokken, pls?Bijv. MGN9C, HGH15CA en etc.
(3) Wat is de lengte van de lineaire geleiding die u nodig heeft, en hoeveel geleidingsblokken in één lineaire geleiding, alstublieft?Bijv. MNG91R80MM;1 stuks blokken op de 80 mm lineaire geleider
Alle soorten die we kunnen produceren Lineaire gids:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Onze voordelen voor Lineaire gids HG serie:
1. Compleet schuifsysteem met hoge nauwkeurigheid en kan zonder doorbuiging worden verplaatst.
2. Gebruik met lange levensuur.
3. Snelle levering en goede service.
4.Grote voorraaden groothandel in lage batches.
5. ISO9001:2008
6. Concurrerendprijs, goede kwaliteit, snelle levering.
7.Snelle reactie ope-mails of het snel oplossen van vragen.
8. Eerlijke samenwerking en service.
