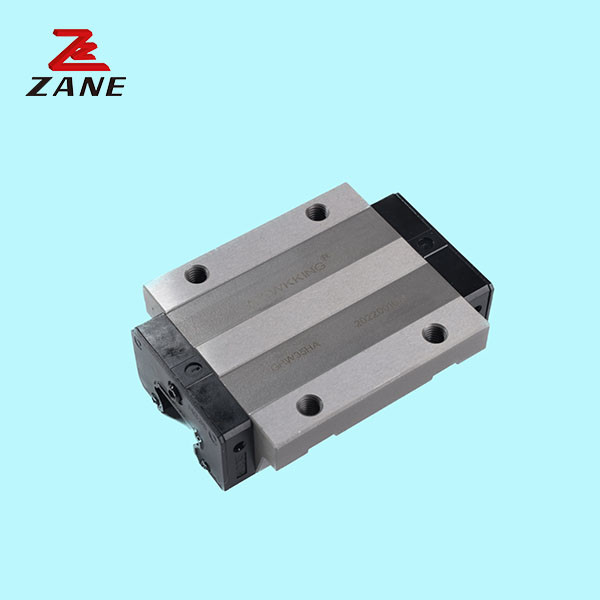

GMH-serie lineaire geleidingsschuif 5 mm hoge precisie voor doseermachine
  • GMH-serie lineaire geleidingsschuif 5 mm hoge precisie voor doseermachine
  • GMH-serie lineaire geleidingsschuif 5 mm hoge precisie voor doseermachine
GMH-serie lineaire geleidingsschuif 5 mm hoge precisie voor doseermachine

GMH-serie lineaire geleidingsschuif 5 mm hoge precisie voor doseermachine

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Productdetails
Productnaam:
lineair gidsspoor
Lopende modus:
Verhuizen
Breedte van Gidsspoor:
3/5/7/9/12/15/20mm
Lengte van Diaspoor:
40250mm/15mm Interval
Combinatiehoogte:
420mm
De hoogte van het diaspoor:
15mm
Toepassing:
Machines
Type:
Lineaire Motieleibaan
Markeren:

GMH-serie lineaire geleidingsschuif

,

lineaire geleidingsschuif voor doseermachine

,

5 mm hoge precisie lineaire rails;

Productomschrijving

Precision Mini Linear Rail Guide Slide Carriage Blocks voor dispenserende machines GMH Series



Productbeschrijving

  • [Eenvoudig te installeren]Standaard MGN12 lineaire rail. Breedte is 12mm, Dikte is 8mm. Met vooraf geboorde 3.5mm montage gat. De montage gaten zijn metrisch. De afstand is 25mm.Deze lineaire rails zijn verondersteld om te gebruiken M3 * 8mm bouten en T moeren.
  • [High Quality Material]De lineaire rail is gemaakt van zeer hard roestvrij staal, dat de kenmerken van sterke stijfheid, hoge precisie, en roestvastheid heeft.,die de lading in alle richtingen kan dragen.



2-7-1 GMH-CA/GMH-HA/GMH-SA



Model Combinatiegrootte (mm) Afmeting van het blok ((mm) Afmeting van de schuifrail ((mm) Nominale dynamische belasting Nominale statische belasting

Toegelaten statisch moment

Kgf*M





(kgf • m)

Afmetingen van de schuifbalk

(mm)
H Het N W B. Bv. c. L1 L MxL Wr Hrs. D h d P E C ((kgf) C ((kgf) De heer M.p. Mijn...
GMH3CA 4 1 2.5 8 - - 3.5 6.7 11.5 Ml. 6x1. 3 3 2.6 - - Ml. 6 10 5 19 32 0. 06 0. 04 0. 04 M1.6xL
GMH3HA 5.5 10.7 15.5 M2xl. 3 3 30 58 0.09 0.11 0. 11
GMH5CA 6 1 3.5 12 8 2 - 9.6 16 M2xl. 5 5 3.7 3.6 0.8 2.4 15 7.5 34 56 0.17 0.1 0.1 M2X6
GMH5HA 8 - 12.6 19 45 92 0. 24 0.21 0.21
GMH7CA 8 1.5 5 17 12 2.5 8 14.3 23.5 M2x2. 5 7 5 4.2 2.3 2.4 15 7.5 100 127 0.48 0. 29 0. 29 M2X6
GMH7HA 12 21.6 31 140 200 0. 78 0.9 0.49
GMH7SA - 9.6 19 96 116 0. 42 0.18 0.15
GMH9CA 10 2 5.5 20 15 2.5 10 20.8 30 M3x3 9 6 6 3.5 3.5 20 10 190 260 1.2 0. 75 0. 75 M3X8
GMH9HA 15 30.9 40.5 260 410 2 1.9 1.9
GMH9SA - 11.9 21.5 120 151 0.7 0.3 0. 24
GMH12CA 13 3 7.5 27 20 3.5 15 21.6 34 M3x3. 5 12 8 6.5 4.5 3.5 25 12.5 290 400 2.6 1.4 1.4 M3X8
GMH12HA 20 32 44 380 600 3.9 3.7 3.7
GMH12SA - 13 25 225 243 1.5 0. 53 0.46
GMH15CA 16 4 8.5 32 25 3.5 20 27.9 42 M3x4 15 10 6.5 4.5 3.5 40 20 470 570 4.6 2.2 2.2 M3X10
GMH15HA 25 42.8 57 650 930 7.5 5.9 5.9
GMH15SA - 17.7 32 356 397 3.1 1.2 1
GMH20CA 20 5 10 10 30 5 25 34.6 50 M4x6 20 11 9.5 5.5 6 60 30 678 926 9.4 5.4 4.5 M5X14
GMH20HA 30 52.3 68 868 1316 13.4 10.4 8.7
GMH20SA - 22.3 38 467 540 5.5 2 1.7


GMH-serie lineaire geleidingsschuif 5 mm hoge precisie voor doseermachine 0
