| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE，ISO |

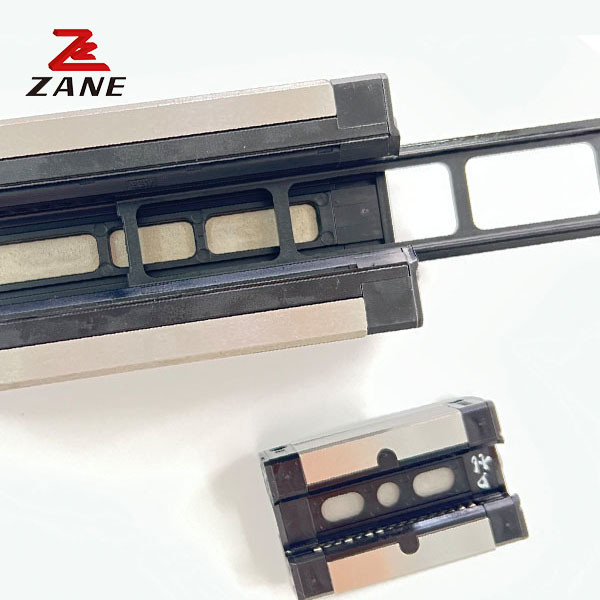

Precision Mini Linear Rail Guide Slide Carriage Blocks voor dispensing machine
Hoge positioneringsnauwkeurigheid
Wanneer lineaire leidingen als lineaire leidingen worden gebruikt, wordt niet alleen de wrijvingscoëfficiënt verlaagd tot 1/50 van die van schuifleidingen, omdat de wrijvingsmethode van lineaire leidingen rollende wrijving is,maar de kloof tussen dynamische wrijving en statische wrijving is ook klein. Daarom zal er bij het draaien van het bed geen glijden zijn en kan de positioneringsnauwkeurigheid van hetzelfde niveau worden bereikt.
De afstanden tussen de gaten zijn 25 mm, het aantal gaten voor verschillende spoorlengtes:
200 mm (8 gaten), 250 mm (10 gaten), 300 mm (12 gaten), 350 mm (14 gaten)
400 mm (16 gaten), 450 mm (18 gaten), 500 mm (20 gaten), 550 mm (22 gaten)
2-7-2 GMW-CA/GMW-HA
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) | Nominale dynamische belasting | Nominale statische belasting |
Toegelaten statisch moment Kgf*M
(kgf • m) |
Afmetingen van de schuifbalk (mm) |
||||||||||||||||
| H | Hallo, wat is er? | N | W | B. | Bv. | C | Ik zal... | L | MxL | Wr | Hrs. | D | h | d | P | E | C ((kgf) | C ((kgf) | De heer | MP | Mijn... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
