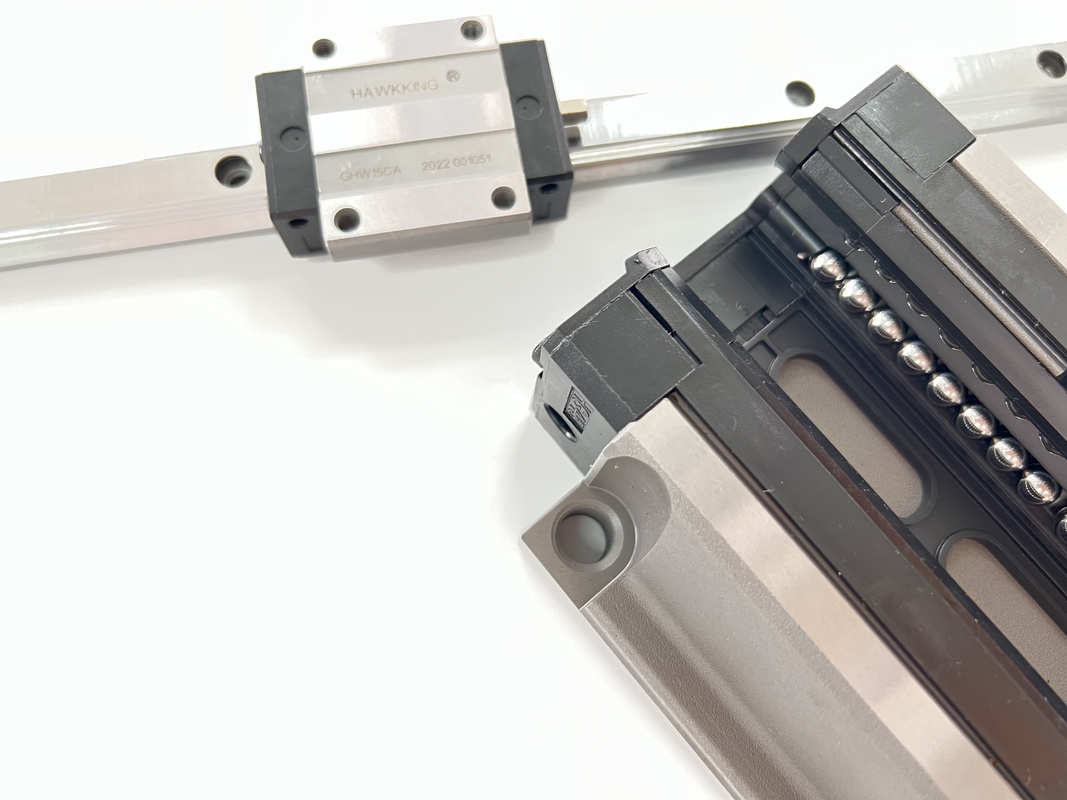

HGW15 lineaire geleidingen
  • HGW15 lineaire geleidingen
HGW15 lineaire geleidingen

HGW15 lineaire geleidingen

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer HGW15
Productdetails
Productnaam:
mini lineaire spoorgids
Materiaal:
staal
Combinatiehoogte:
420mm
De hoogte van het diaspoor:
15mm
Sollicitatie:
Machines
Type:
Lineaire Motieleibaan
Serie:
HGW15
Blok:
Flens
Markeren:

HGW15 lineaire geleidingen

,

5 mm lineaire geleidingen

,

20 mm dragende lineaire geleiding;

Productomschrijving

Lineair geleidingsblok Ghw Profile Linear Guides HGW15

Kan tegelijkertijd de belasting van omhoog, omlaag, naar links en naar rechts dragen
Vanwege het speciale bundelstructuurontwerp van de lineaire glijrail, kan deze tegelijkertijd de belastingen in de bovenste, onderste, linker- en rechterrichting dragen, in tegenstelling tot de schuifgeleider die de zijdelingse belasting in de richting van het parallelle contact kan dragen oppervlak, wat gemakkelijk de loopnauwkeurigheid van de machine veroorzaakt.


Model Combinatie maat (mm) Blokgrootte (mm) Schuifrailmaat (mm)

Bevestigingsbouten voor glijrails
maat

 Basis dynamische vaste belasting Basis vaste vaste last Toegestaan ​​statisch moment gewicht
de heer kN-m

Mp
kN-m

 Mijn kN-m

blok
kg

dia
kgAi
H Hoi N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7,5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17,5 9.5 8.5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0.40 2.21
GHW20HA 65,2 92.2 17.6 21.18 48.84 0,48 0.47 0.47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102,87 1.73 1.20 1.20 1.56 6.30 uur
GHW35HA 105,8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77,57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128,8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 uur 12.9 M14/φ14 17,5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204,8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52.8 208.36 457,15 14.15 11.12 11.12 12.89


HGW15 lineaire geleidingen 0HGW15 lineaire geleidingen 1




Markeringen:

UP-profielrailgeleiders,

R-type lineaire geleidingen,

lineaire geleidingen voor CNC-machine
