| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE，ISO |
| Modelnummer | GHH-CA/GHH-HA |

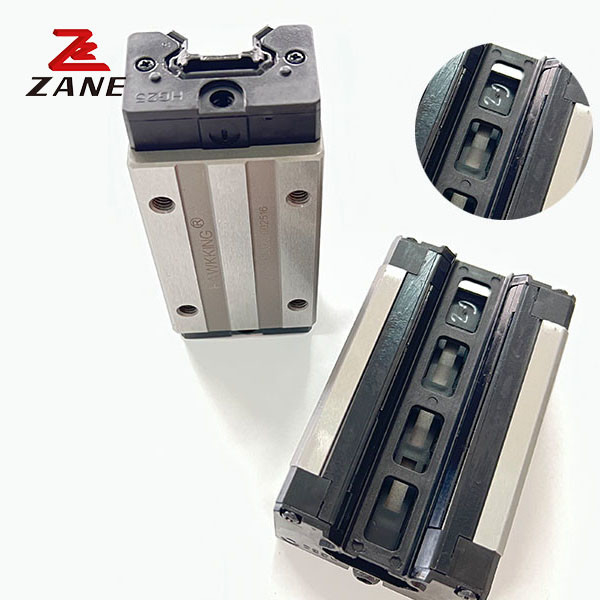

Gepersonaliseerde lengte lineaire rails blok lineaire gids lineaire glijbaan HGH25
Uitwisselbaarheid
Door de nauwkeurige dimensiebeheersing kan de dimensie-tolerantie van HG-reeksen binnen een redelijk bereik worden gehouden.wat betekent dat alle blokken en alle rails in een specifieke serie samen kunnen worden gebruikt zonder de afmetingen te verliezenEn er wordt een beveiliging toegevoegd om te voorkomen dat de ballen uitvallen wanneer de blokken van de rail worden verwijderd.
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) |
Montage van bouten voor schuifbanen grootte |
Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | gewicht | ||||||||||||||||||||||
|
De heer KN^n |
MP kNf |
Mijn kNF. |
blokken kg |
Slide kg/n |
||||||||||||||||||||||||||
| H | HIk... | N | W | B. | B.Ik... | C | Li | L | KIk... | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23.5 | 12.5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tips voor het bestellen van lineaire gids en lineaire gidsblokken:
(1) Geef ons de breedte van de lineaire gids: bv. 9 mm
(2) Wat is de maatcode van de lineaire geleidingsblokken, pls? bv. MGN9C, HGH15CA enz.
(3) Wat is de lineaire gids lengte die u nodig hebt, en hoeveel gids blokken in een lineaire gids, pls? bv MNG91R80MM; 1 stuks blokken op de 80mm lineaire gids
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA
Onze voordelen voor lineaire gids HG serie:
1. Compleet glijdend systeem met hoge nauwkeurigheid en kan worden verplaatst zonder afwijking.
2- Lange levensduur.
3- Vinnige levering en goede service.
4.Grote voorradenen groothandel in lage partijen.
5. ISO9001:2008
6. ConcurrerendPrijs, goede kwaliteit, snelle levering.
7.Snelle reactie ope-mails of vragen snel oplossen.
8Eerlijke samenwerking en service.
Contacteer op elk ogenblik ons
