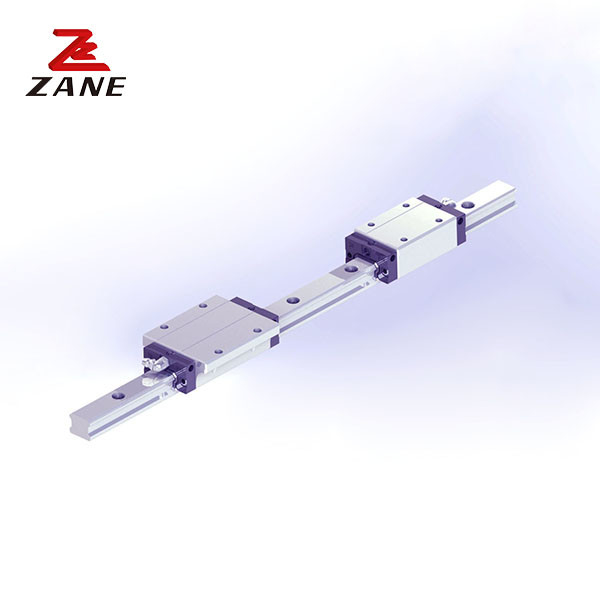

ISO lineaire geleidingslijnen voor wagenblokken voor speciale GMW-serie laser
1Beschrijving
Lineaire geleiders bieden een precieze geleidingsfunctie voor het positioneren van lasten in combinatie met lineaire bewegingsaandrijvende elementen, zoals aandrijvingen of kogelschroeven.Onze lineaire reeks omvat precisie spoorleidingen, diverse profielgeleiders, lineaire geleidingsspoorsystemen, zware lineaire geleidingsspoorlijnen, lineaire vlakke lagers en lineaire kogellagers, alsook eenheden met precisieassen.Van een paar micron van de slag tot enkele meters van bewegingIn de praktijk is bijna elke nauwkeurige bewegingstoepassing in industriële of kantooromgevingen mogelijk.
2. Parameterlijst
| ComModel combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) |
Montage van bouten voor schuifbanen grootte |
Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | gewicht | ||||||||||||||||||||||||||
| De heer KN-m |
M.p. kN-m |
Mijn kN-m |
blokken kg |
Slide KG/m |
|||||||||||||||||||||||||||||
| H | Hallo, wat is er? | N | W | B. | Bi | C | Li | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Hrs. | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
