| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE，ISO |
| Modelnummer | GHH-CA/GHH-HA |

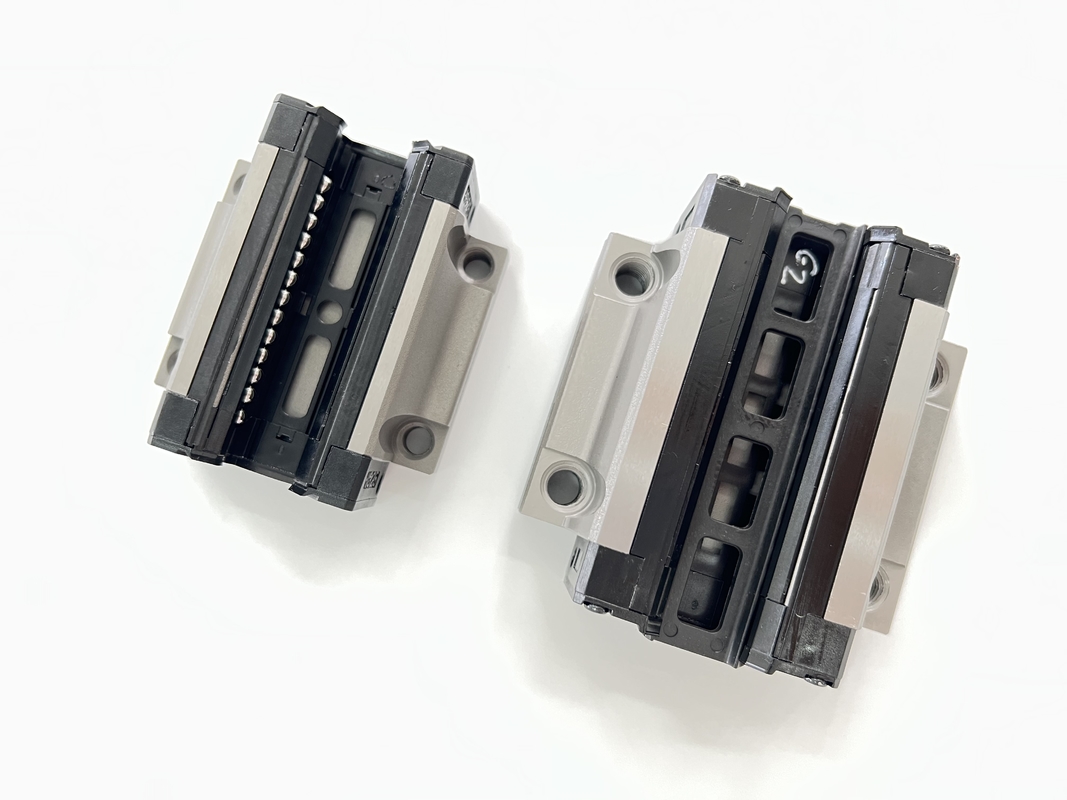

HGH20 Aangepaste lengte lineaire rails blokkeren lineaire geleider Lineaire schuif
Vereist onderhoud
De belangrijkste onderhoudsvereiste is het bewaken en bijvullen van de vetsmering wanneer dat nodig is om een maximale levensduur van het blok te garanderen.De meeste lineaire geleidingen zijn uitgerust met een gemakkelijk toegankelijk smeermechanisme in het blok.Dit biedt een groot voordeel doordat het de gebruiker gemakkelijk toegang geeft voor onderhoud.Anaheim Automation biedt handige, gebruiksvriendelijke vet- en smeerkits.
| Model | Combinatie maat (mm) | Blokgrootte (mm) | Schuifrailmaat (mm) |
Bevestigingsbouten voor glijrails maat |
Basis dynamische vaste belasting | Basis vaste vaste last | Toegestaan statisch moment | gewicht | ||||||||||||||||||||||
|
Dhr kN^n |
MP kNf |
mijn kNF |
blok kg |
dia kg/n |
||||||||||||||||||||||||||
| H | Hl | N | W | B | Bl | C | Li | L | Kl | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7.7 | 15 | 15 | 7,5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77,5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17,5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17,75 | 37,84 | 0,38 | 0,27 | 0,27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65,2 | 92.2 | 12.6 | 21.18 | 48.84 | 0,48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19,6 | 32. 75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21,75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102,87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138,2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128,8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204,8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31,5 | 120 | 203.6 | 259,6 | 47,8 | 12.9 | M16x20 | 208.36 | 457,15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tips voor het bestellen van lineaire geleiding en lineaire geleidingsblokken:
(1) Vertel ons de breedte van de lineaire geleider: bijv. 9 mm
(2) Wat is de maatcode van lineaire geleidingsblokken, pls?Bijv. MGN9C, HGH15CA en etc.
(3) Wat is de lengte van de lineaire geleiding die u nodig heeft, en hoeveel geleidingsblokken in één lineaire geleiding, alstublieft?Bijv. MNG91R80MM;1 stuks blokken op de 80 mm lineaire geleider
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Onze voordelen voor Lineaire gids HG serie:
1. Compleet schuifsysteem met hoge nauwkeurigheid en kan zonder doorbuiging worden verplaatst.
2. Gebruik met lange levensuur.
3. Snelle levering en goede service.
4.Grote voorraaden groothandel in lage batches.
5. ISO9001:2008
6. Concurrerendprijs, goede kwaliteit, snelle levering.
7.Snelle reactie ope-mails of het snel oplossen van vragen.
8. Eerlijke samenwerking en service.
Contacteer op elk ogenblik ons
