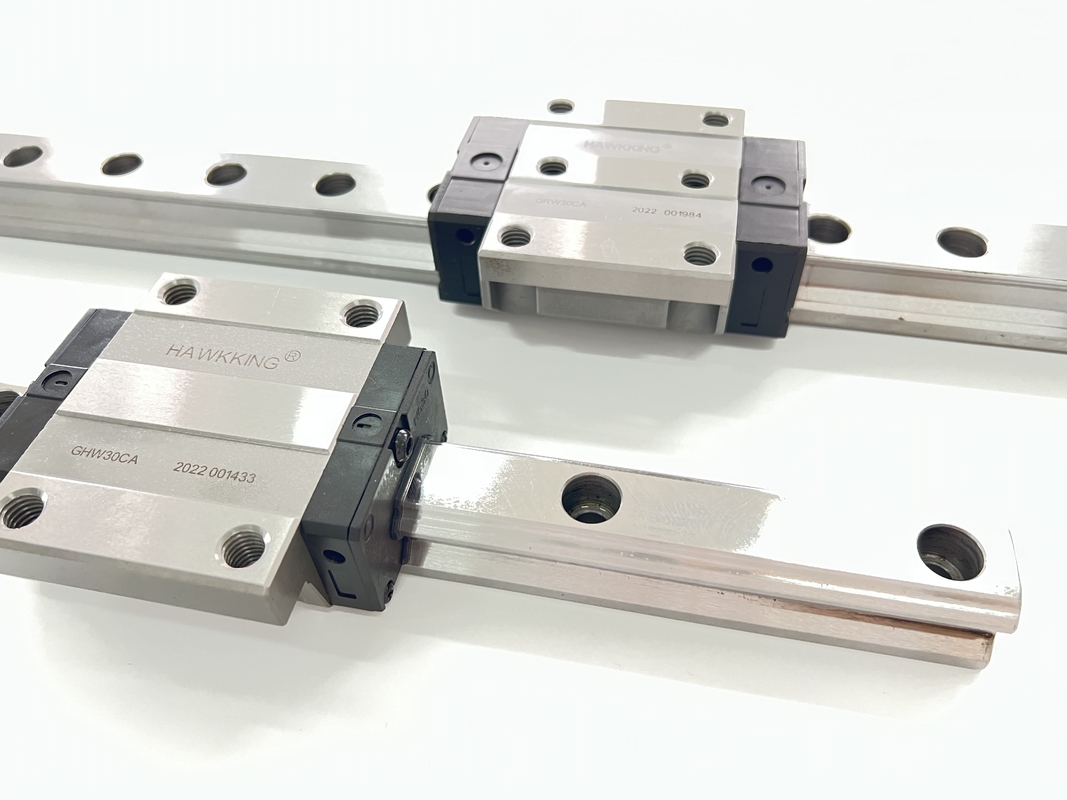

Lineaire geleidingen voor CNC-machine
  • Lineaire geleidingen voor CNC-machine
Lineaire geleidingen voor CNC-machine

Lineaire geleidingen voor CNC-machine

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer ZANE-ghw
Productdetails
Productnaam:
mini lineaire spoorgids
Cijfer:
C, H, P, SP, OMHOOG
Kern onderdelen:
Lineair Gidsspoor
Lengte van lineair gidsspoor:
100mm4000mm, zal om het even welke lengte beschikbaar zijn
De hoogte van het diaspoor:
15mm
Type:
Lineaire Motieleibaan
lineair gidstype:
W type of van H type of r-type
Markeren:

HGW20 lineaire geleidingen

,

lineaire geleidingen voor CNC-machine

,

UP-profielrailgeleiders

Productomschrijving

HGW20 lineaire geleiderail en blok op maat voor CNC-machine

Wat zijn kenmerken van?
Zelfuitlijnend vermogen Door het ontwerp heeft de cirkelbooggroef contactpunten op 45 graden.HG serie lineaire geleiding kan
absorbeert de meeste installatiefouten als gevolg van oneffenheden in het oppervlak en zorgt voor een soepele lineaire beweging door de elastische vervorming van
rollende elementen en de verschuiving van contactpunten.Zelfrichtend vermogen, hoge nauwkeurigheid en soepele werking kunnen worden verkregen;
met een eenvoudige installatie.


Model Combinatie maat (mm) Blokgrootte (mm) Schuifrailmaat (mm)

Bevestigingsbouten voor glijrails
maat

 Basis dynamische vaste belasting Basis vaste vaste last Toegestaan ​​statisch moment gewicht
de heer kN-m

Mp
kN-m

 Mijn kN-m

blok
kg

dia
kg/m
H Hoi N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7,5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17,5 9.5 8.5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0.40 2.21
GHW20HA 65,2 92.2 17.6 21.18 48.84 0,48 0.47 0.47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7,5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102,87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138,2 27,5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128,8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117,7 166,7 17.35 12.9 M14/φ14 17,5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204,8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52.8 208.36 457,15 14.15 11.12 11.12 12.89


Lineaire geleidingen voor CNC-machine 0Lineaire geleidingen voor CNC-machine 1




Markeringen:

UP-profielrailgeleiders,

R-type lineaire geleidingen,

lineaire geleidingen voor CNC-machine
