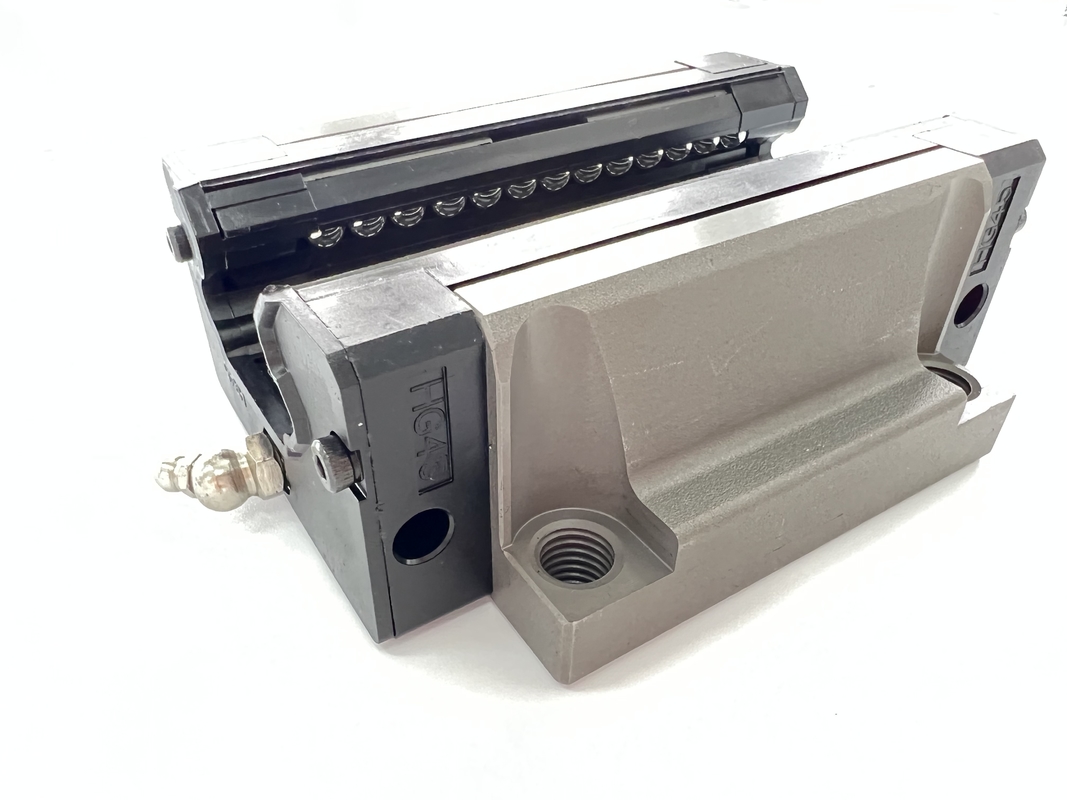

Lineaire geleidingsschuif voor CNC-machine
  • Lineaire geleidingsschuif voor CNC-machine
Lineaire geleidingsschuif voor CNC-machine

Lineaire geleidingsschuif voor CNC-machine

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer ZANE-ghw
Productdetails
Productnaam:
mini lineaire spoorgids
Materiaal:
roestvrij staal
Modelnummer:
HGW20CA, HGW2CHA
Kern onderdelen:
Lineair Gidsspoor
Smering:
Vet, olie
Prestatie:
Hoge Precisie Met geringe geluidssterkte
lineair gidstype:
W type of van H type of r-type
Blok:
norm of flens
Gidsbreedte:
15mm--65mm
Markeren:

hgw15 lineaire geleidingsschuif

,

lineaire geleidingsschuif voor cnc-machine

,

hgw20 lineair schuifblok;

Productomschrijving

hgw15 hgw20 lineaire geleiderail kogellager sliders voor cnc machine



Toepassing van lineaire geleiding:

* 1.Bewerkingscentrum:
* 2.Machine gereedschap,
* 3.Precisieverwerking
* 4.Zware snijgereedschappen,
* 5.Marble snijmachine
* 6.grinder
* 7.Injectiemachine
* 8.punch
* 9.Automatiseringsapparaten



Model Combinatie maat (mm) Blokgrootte (mm) Schuifrailmaat (mm)

Bevestigingsbouten voor glijrails
maat

 Basis dynamische vaste belasting Basis vaste vaste last Toegestaan ​​statisch moment gewicht
de heer kN-m

Mp
kN-m

 Mijn kN-m

blok
kg

dia
kg/m
H Hoi N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7,5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 uur 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 uur 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7,5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102,87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138,2 27,5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128,8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117,7 166,7 17.35 12.9 M14/φ14 17,5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204,8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52.8 208.36 457,15 14.15 11.12 11.12 12.89


Lineaire geleidingsschuif voor CNC-machine 0Lineaire geleidingsschuif voor CNC-machine 1




Markeringen:

HGW20 mini lineaire geleider,

HGH25 lineaire geleiderail,

HIWIN lineaire geleiderail
