Lineaire gids
>
|
| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE，ISO |
| Modelnummer | ZANE-ghw |

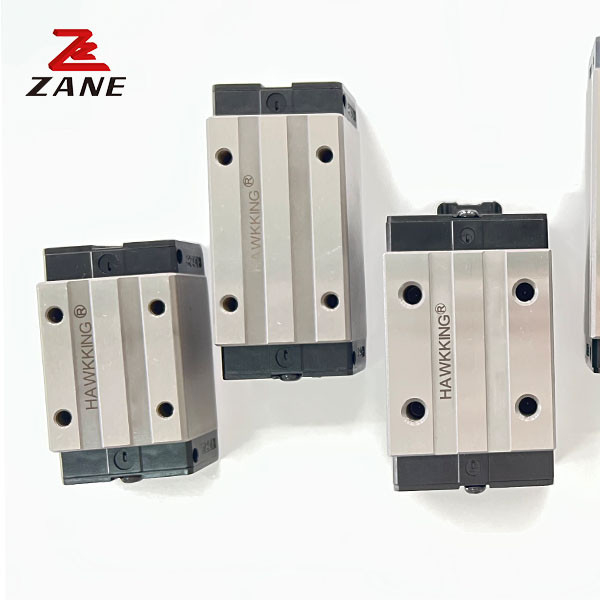

lineaire gidsblok fabriek lineaire gids Lineaire glijbaan HGW55 HGW65
Lineaire rollgids: veel gebruikt in elektronica, laser, gravure, snijden en andere industrieën, met hoge precisie, laag geluid, corrosiebestendigheid, roestbestendigheid, hoge snelheid, lage kosten, enz.wordt bevoordeeld op het gebied van lineaire transmissie.
| Glijbaan | Lineaire geleidingsstraal | Genauigheidsniveau | P |
| Breedte | 23 mm | Static load rating | 3 |
| Toegelaten statisch koppel | 3.9 ((kn·m) | Dynamische belasting ratin | 6 |
| Productbeschrijving |
1. klein volume, lichtgewicht, met name geschikt voor het gebruik van kleinere en kleinere apparaten.
2. de glijbaan, geleider materiaal leveren roestvrij staal en gelegeerd staal van twee soorten. roestvrij staal materiaal is kwalitatief lineaire gids, bevat de glijbaan, geleiders en andere metalen onderdelen,zoals staal- en houdermachines enz., alle gebruik van roestvrij staal materiaal, hebben de kenmerken van roest.
3. een goeth-type vierpuntscontactontwerp, kan de richtingbelasting weerstaan, heeft een sterke stijfheid, hoge precisie kenmerken.
4. het ontwerp van het staal, met inachtneming van de uitwisselbaarheid van de precisionen. |
||
| Toepassing |
1. apparatuur voor de vervaardiging van halfgeleiders 2. apparatuur voor het assembleren van printplaten 3. medische apparatuur 4. de robotarm 5. nauwkeurige meetinstrumenten 6. kantoorautomatische apparatuur 7. andere kleine lineaire schuiftoestellen |
||
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) |
Montage van bouten voor schuifbanen |
Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | gewicht | ||||||||||||||||||||||||||
| De heer KN-m |
M.p. |
Mijn kN-m |
blokken |
Slide |
||||||||||||||||||||||||||||||
| H | Hallo, wat is er? | N | W | B. | Bi | c. | U | L | KL | G | M (A/B) | T | Ti | h2 | h3 | Wr | Hrs. | D | h | d | P | E | (mm) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
