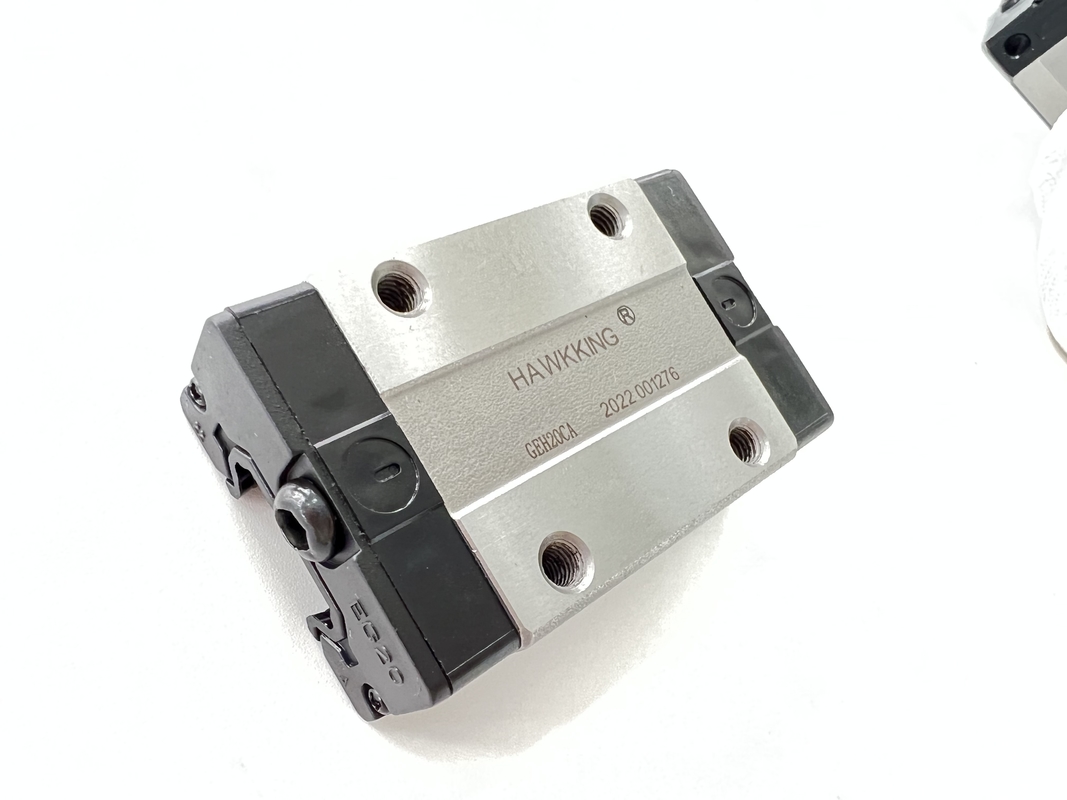

Lineaire rails met hoge stijfheid en hoge precisie

Productdetails

Productnaam:

Lineair Gidsspoor

Kleur:

strook en zwarte Lineaire Gids

Lineaire gidstoepassing:

CNC machine, elektrische machine, draaibanken, medische apparatuur

Gidslengte:

6000mm of kunnen zijn customzied

Type:

Lineaire Motieleibaan

Model:

GEH25SA GEH25CA

Sollicitatie:

CNC machine, automatisch systeem

Markeren:

Hoge stijfheid

hoge precisie lineaire rails

Productomschrijving

Scheidingstype schuifregelaar Directe verkoop Oem GEH25SA GEH25CA

Naam	Lineair geleiderail/lineair geleiderailblok
Type	Automatisch apparaat met hoge snelheid transmissie
Combinatie	Minstens 100 mm lineaire rail + 1 stuk schuifblok
Materiaal	Chroom/lager/roestvrij staal
Gids maat	4m of de eis van de douane
Kleur	Rood of zwart of de eisen van de douane
Vorm geven aan	Rechthoek
Effect	1. Evenwijdigheid en hoge precisie 2. De schuifregelaar en de geleiderail zijn uitwisselbaar, wat kosten bespaart 3. Hoge stijfheid in alle richtingen 4. Verminder wrijving
Inpakken	1.PE zak, schokbestendige bellenzak, de uitvoer standaardkarton, houten doos 2. Volgens de speciale eisen van de klant

Model	Combinatie maat (mm)			Blokgrootte (mm)													Schuifrailmaat (mm)							Bevestigingsbouten voor glijrails maat	Basis dynamische vaste belasting	Basis vaste vaste belasting	Toelaatbaar statisch moment				gewicht
																											De heer kN-m	Mp kN-m		Mijn kN-m	blok kg		glijbaan Kg/m
	H	Hoi	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	met	Hr	D	h	d	P	E	(mm )	C(kN)	Co(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40 uur	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15 uur															7.83	16.19	0.13		0,10	0,10	0,15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75 uur	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0,15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0,22		0.16	0.16	0,24
GEH25SA	33	7	12.5	48	35	6.5	-	35,5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40 uur	19.50 uur	0,23		0,12	0,12	0,25	2.67
GEH25CA							35	59	82.6	16.15 uur															16.27	32.40 uur	0,38		0,32	0,32	0,41
GEH30SA	42	10	16	60	40	10	-	41.5	69,5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0,40		0,21	0,21	0,45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0,68		0,55	0,55	0,76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0,40		0,21	0,21	0,45	6.14
GEH35CA							50	78	108	20															33.35 uur	64,84	0,98		0,69	0,69	1.13
