Sfur1610 10 mm loodschroef Hoge stijfheid 16 mm kogelomloopspindel Soepele bediening
  • Sfur1610 10 mm loodschroef Hoge stijfheid 16 mm kogelomloopspindel Soepele bediening
  • Sfur1610 10 mm loodschroef Hoge stijfheid 16 mm kogelomloopspindel Soepele bediening
Sfur1610 10 mm loodschroef Hoge stijfheid 16 mm kogelomloopspindel Soepele bediening

Sfur1610 10 mm loodschroef Hoge stijfheid 16 mm kogelomloopspindel Soepele bediening

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer UFSTYPE
Productdetails
Naam van het product:
Ballenloodschroef
Schroefdiameter:
12mm-100mm
Blok:
Flens
Toepassing:
CNC die Delen machinaal bewerken
De aangepaste Dienst:
Ondersteuning
Grootte (Cm):
100 x 15 x 10 cm
Lange:
3000mm
Draad:
Meestal rechts draad
Markeren:

Sfur1610 10 mm loodschroef

,

soepele bediening 10 mm loodschroef

,

hoge stijfheid 16 mm kogelomloopspindel

Productomschrijving

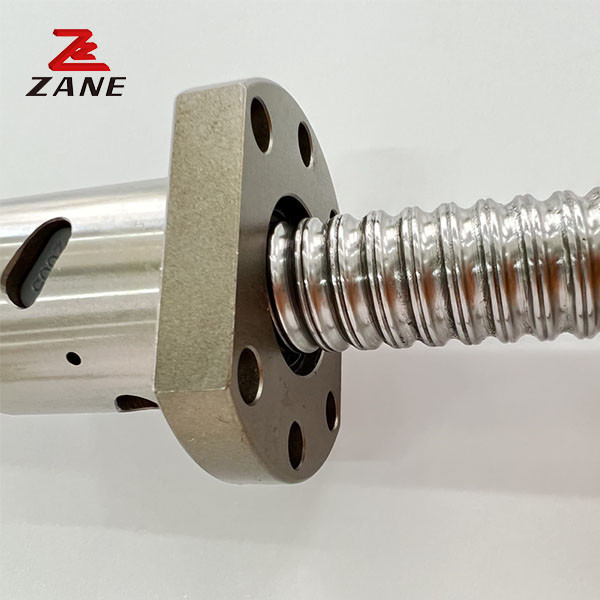

UFSTYPE Bolschroef met moer Sfur1610 16 mm Diameter met lood 10 mm



Metingen van de kogelschroef:


1.Hoge betrouwbaarheid
Het is een zeer strenge kwaliteitscontrole die elk productieproces bestrijkt.

2Een goede operatie.
De hoge efficiëntie van kogelschroeven is veel beter dan bij conventionele schroeven. Het vereiste koppel is minder dan 30%.

3.Hoge stijfheid en voorbelasting
Wanneer axiale plIn het geval van conventionele schroefmoeren wordt het aandrijvend koppel tot een minimum beperkt, het aandrijvend koppel wordt overdreven en de werking is niet soepel.De asspel in TBI MOTION nauwkeurige kogelschroeven kan worden verminderd tot nul door vooraf te laden en een lichte soepele werking is nog steeds mogelijkDaarom kunnen zowel een laag koppel als een hoge stijfheid tegelijkertijd worden verkregen.





Model Buitendeurs lood Diameter van een stalen bal grootte van de moer Perlenrollen Dynamische nominale belasting Statische nominale belasting

stijf

kgf/μm
d Ik... - Ja. D Een B. L W H X Q n Ca. Coa k
01204-T4 12 4 2.5 24 40 10 40 32 30 4.5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5.5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Vergelijkende tabel van de standaardgroottespecificaties





Model Klasse van loodnauwkeurigheid Draadrichting getrokken aantal





Standaard schroefcode





Toepasselijke noten

Buitendeurs

d



Lood 1

Diameter van de kralen

- Ja.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 Ik, U, S.
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 Ik, U.
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 Ik, U.
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 Ik, U.
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 Ik, U.
20 9.525 C7,C5,C3 R 1 08020 U





Vergelijkende tabel van de standaardgrootte-specificaties van de precisie-slijpschroef





Model Klasse van loodnauwkeurigheid Draadrichting getrokken aantal





Standaard schroefcode





Toepasselijke noten

Buitendeurs

d



Lood 1

 Diameter van de kralen Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) Ik, U, T.
5 3.175 C7,C5,C3 R/L 1 01605 Ik, U, T.
10 3.175 C7,C5,C3 R/L 2 01610 Ik, U, T.
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) Ik, U.
5 3.175 C7,C5,C3 R/L 1 02005 Ik, U, T, S.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) Ik, U.
5 3.175 C7,C5,C3 R/L 1 02505 Ik, U, T, S.
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A Ik, U, T.
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) Ik, U.
5 3.175 C7,C5,C3 R/L 1 03205 Ik, U, S.
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 Ik, U.
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E



Markeringen:

SFS-TYPE freesspilschroef,

freesspilschroef voor industriële machines,

vermogensschroef met flens
