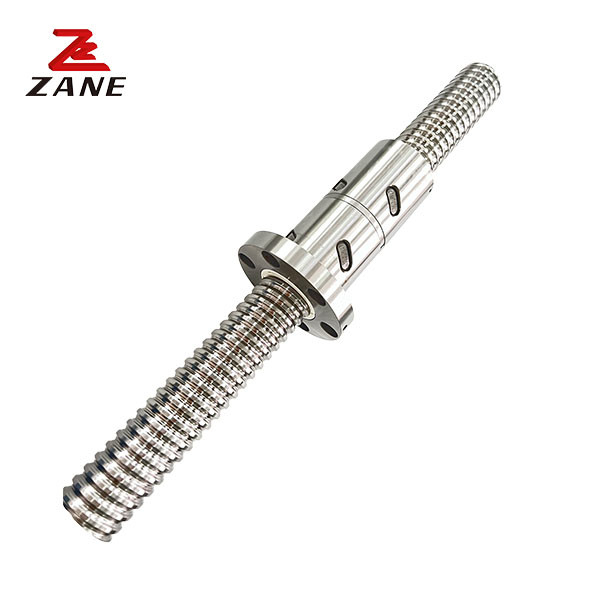

Van de de Hoge Precisiec5 Precisie van ISO Graad 25mm de Balschroef van de Loodschroef UFS

Van de de Hoge Precisiec5 Precisie van ISO Graad 25mm de Balschroef van de Loodschroef UFS

Van de de Hoge Precisiec5 Precisie van ISO Graad 25mm de Balschroef van de Loodschroef UFS

Plaats van herkomst	China
Merknaam	ZANE
Certificering	CE，ISO
Modelnummer	UFS

Productdetails

Productnaam:

balschroef

Materiaal:

ZEEL

Gewicht (kg):

2

Buitendiameterlengte:

12100mm

Baldiameter:

2.59.5mm

Noottype:

U-vorm

Toepassing:

Automatische Verpakkingsmachine

Kerncomponenten:

Bal Screw+Nut+Fixed/Floated Side+Coupling

Productieproces:

Gerolde Draad

Markeren:

UFS-Balschroef

,

25mm de Balschroef van de Loodschroef

,

C5 de Balschroef van de Precisiegraad

Productomschrijving

ISO High Precision C5 Precision Degree 25mm Lead Screw UFS Ball Screw

1Beschrijving

Een kogelschroef is een van de vele componenten die in fabrieksautomatisering worden gebruikt.deze montage gebruikt de roterende beweging van de schroef om de moer in een lineaire richting te bedienenEen kogelschroef bereikt zijn soepele lineaire beweging door stalen ballen langs de schroefgroef in de moer te laten circuleren.De methode van recirculatie van de stalen bal differentieert de bewegingskenmerken van de kogelschroef.

2.Specificatie

Van de de Hoge Precisiec5 Precisie van ISO Graad 25mm de Balschroef van de Loodschroef UFS 0

Model	Buitendeurs	lood	Diameter van een stalen bal	grootte van de moer								Perlenrollen	Dynamische nominale belasting	Statische nominale belasting	stijf kgf/μm
Model	d	Ik...	- Ja.	D	Een	B.	L	W	H	X	Q	n	Ca.	Coa	k
01204-T4	12	4	2.5	24	40	10	40	32	30	4.5	-	4x1	902	1884	26
01604-T4	16	4	2. 381	28	48	10	40	38	40	5.5	M6	4x1	973	2406	32
01605-T3		5	3.175	28	48	10	42	38	40	5.5	M6	3x1	780	1168	32
01605-T4		5	3.175	28	48	10	50	38	40	5.5	M6	4x1	1380	3052	32
01610-T3		10	3.175	28	48	10	57	38	40	5.5	M6	3x1	1103	2401	26
02004-T4	20	4	2.381	36	58	10	42	47	44	6.6	M6	4x1	1066	2987	38
02005-T4	20	5	3. 175	36	58	10	51	47	44	6. 6	M6	4x1	1551	3875	39
02504-T4	25	4	2. 381	40	62	10	42	51	48	6.6	M6	4x1	1180	3795	43
02505-T4		5	3.175	40	62	10	51	51	48	6.6	M6	4x1	1724	4904	45
02506-T4		6	3. 969	40	62	10	54	51	48	6.6	M6	4x1	2318	6057	47
02508-T4		8	4. 762	40	62	10	63	51	48	6.6	M6	4x1	2963	7313	49
02510-T4		10	4. 762	40	62	12	85	51	48	6.6	M6	4x1	2954	7295	50
03204-T4	32	4	2. 381	50	80	12	44	65	62	9	M6	4x1	1296	4838	51
03205-T4		5	3. 175	50	80	12	52	65	62	9	M6	4x1	1922	6343	54
03206-T4		6	3. 969	50	80	12	57	65	62	9	M6	4x1	2632	7979	57
03208-T4		8	4. 762	50	80	12	65	65	62	9	M6	4x1	3387	9622	60
03210-T4		10	6. 350	50	80	12	90	65	62	9	M6	4x1	4805	12208	61
04005-T4	40	5	3. 175	63	93	14	55	78	70	9	M8	4x1	2110	7988	63
04006-T4		6	3. 969	63	93	14	60	78	70	9	M6	4x1	2873	9913	66
04008-T4		8	4. 762	63	93	14	67	78	70	9	M6	4x1	3714	11947	70
04010-T4		10	6. 350	63	93	14	93	78	70	9	M8	4x1	5399	15500	73
05010-T4	50	10	6. 350	75	110	16	93	93	85	11	M8	4x1	6004	19614	85
05020-T4	50	20	7. 144	75	110	16	138	93	85	11	M8	4x1	7142	22588	94
06310-T4	63	10	6. 350	90	125	18	98	108	95	11	M8	4x1	6719	25358	99
06320-T4	63	20	9. 525	95	135	20	149	115	100	13.5	M8	4x1	11444	36653	112
08010-T4	80	10	6. 350	105	145	20	98	125	110	13.5	M8	4x1	7346	31953	109
08020-T4	80	20	9. 525	125	165	25	154	145	130	13.5	M8	4x1	12911	47747	138
10020-T4	100	20	9. 525	150	202	30	180	170	155	17.5	M8	4x1	14303	60698	162

Vergelijkende tabel van de standaardgroottespecificaties

Model					Klasse van loodnauwkeurigheid	Draadrichting	getrokken aantal	Standaard schroefcode	Toepasselijke noten
Buitendeurs d		Lood 1	Diameter van de kralen - Ja.		Klasse van loodnauwkeurigheid	L/R	getrokken aantal	Standaard schroefcode	Toepasselijke noten
40	5			3.175	C7,C5,C3	R/L	1	04005	Ik, U, S.
	6			3.969	C7,C5,C3	R	1	04006	U
	8			4.762	C7,C5,C3	R	1	04008	U
	10			6.35	C7,C5,C3	R/L	1	04010	Ik, U.
	40			6.35	C7,C5,C3	R	2	04040	E
	80			6.35	C7,C5,C3	R	2	04080	E
50	5			3.175	C7,C5,C3	R	1	05005	S
	10			6.35	C7,C5,C3	R/L	1	05010	Ik, U.
	50			7.938	C7,C5,C3	R	2	05050	E
	100			7.938	C7,C5,C3	R	2	50100	E
63	10			6.35	C7,C5,C3	R	1	06310	Ik, U.
63	20			9.525	C7,C5,C3	R	1	06320	U
80	10			6.35	C7,C5,C3	R	1	08010	Ik, U.
80	20			9.525	C7,C5,C3	R	1	08020	U

Vergelijkende tabel van de standaardgrootte-specificaties van de precisie-slijpschroef

Model			Klasse van loodnauwkeurigheid	Draadrichting	getrokken aantal	Standaard schroefcode	Toepasselijke noten
Buitendeurs d	Lood 1	Diameter van de kralen Da	Klasse van loodnauwkeurigheid	L/R	getrokken aantal	Standaard schroefcode	Toepasselijke noten
4	1	0.8	C7,C5,C3	R	1	00401	M
6	1	0.8	C7,C5,C3	R	1	00601	M
8	1	0.8	C7,C5,C3	R/L	1	00801	M
	2	1.2	C7,C5,C3	R/L	1	00802	M
	2.5	1.2	C7,C5,C3	R	1	0082.5	M,T
10	2	1.2	C7,C5,C3	R/L	1	01002	M,T
10	4	2	C7,C5,C3	R	1	01004	M,T
12	2	1.2	C7,C5,C3	R/L	1	01202	M
	4	2.5	C7,C5,C3	R	1	01204	U,T
	5	2.5	C7,C5,C3	R	1	01205-A	U,T,S
	5	2.5	C7,C5,C3	R	1	01205-B	M
	10	2.5	C7,C5,C3	R	2	01210-B	VS
14	2	1.2	C7,C5,C3	R/L	1	01402	M
14	4	2.5	C7,C5,C3	R	1	01404	T
16	2	1.2	C7,C5,C3	R/L	1	01602	M
	4	2.381	C7,C5,C3	R	1	01604 (N)	Ik, U, T.
	5	3.175	C7,C5,C3	R/L	1	01605	Ik, U, T.
	10	3.175	C7,C5,C3	R/L	2	01610	Ik, U, T.
	16	2.778	C7,C5,C3	R	2	01616	E
	32	2.778	C7,C5,C3	R	2	01632	E
20	4	2.381	C7,C5,C3	R	1	02004 (N)	Ik, U.
	5	3.175	C7,C5,C3	R/L	1	02005	Ik, U, T, S.
	10	3.969	C7,C5,C3	R	1	02010	VS
	20	3.175	C7,C5,C3	R	2	02020	VS,E,S
	40	3.175	C7,C5,C3	R	2	02040	E
25	4	2.381	C7,C5,C3	R	1	02504 (N)	Ik, U.
	5	3.175	C7,C5,C3	R/L	1	02505	Ik, U, T, S.
	6	3.969	C7,C5,C3	R	1	02506	U
	8	4.762	C7,C5,C3	R	1	02508	U
	10	4.762	C7,C5,C3	R	1	02510-A	Ik, U, T.
	25	3.969	C7,C5,C3	R	2	02525	E
	50	3.969	C7,C5,C3	R	2	02550	E
32	4	2.381	C7,C5,C3	R	1	03204 (N)	Ik, U.
	5	3.175	C7,C5,C3	R/L	1	03205	Ik, U, S.
	6	3.969	C7,C5,C3	R	1	03206	U
	8	4.762	C7,C5,C3	R	1	03208	U
	10	6.35	C7,C5,C3	R/L	1	03210	Ik, U.
	20	6.35	C7,C5,C3	R	1	03220	E
	32	4.762	C7,C5,C3	R	2	03232	E
	64	4.762	C7,C5,C3	R	2	03264	E

3- Ons bedrijf.

Jiangsu Zane Machinery Technology Co., Ltd. is een hightech mechanische transmissieproducten van hightech-ondernemingen.Het bedrijf heeft 4 vestigingen die respectievelijk verschillende soorten mechanische transmissieproducten onderzoeken en marketingprojecten beheren.Het heeft bijna 50 onafhankelijke intellectuele eigendomsrechten. Is Taiwan YYC rack level agents, is Taiwan Heqing (HAWKKING) lineaire gids rail, bal schroef,Ball schroef steun stoel,pioniers op het gebied van onderzoek en ontwikkeling van lineaire geleidingsmodulesZANE module door de meerderheid van de klanten liefhebben en vertrouwen. "Het weten van vriendelijkheid en dankbaar zijn vocht iemands leven" is de eeuwige bron van groei voor Zayn mensen.
