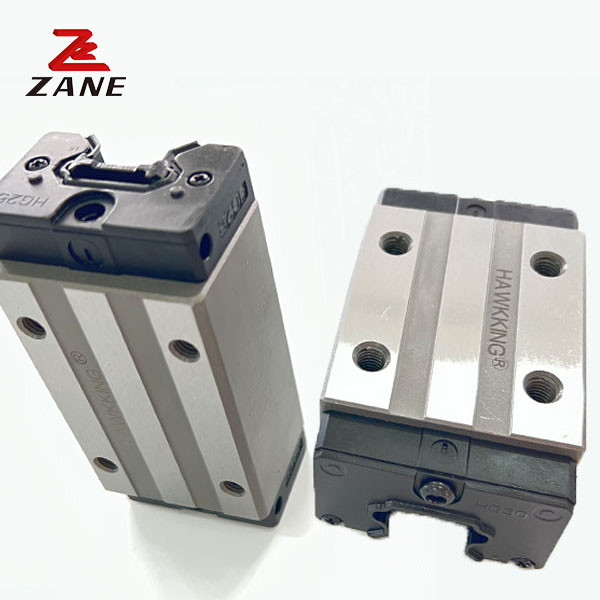

Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal
  • Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal
Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal

Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer GEW20CA
Productdetails
Productnaam:
Mini Linear Rail Guide
Modelnummer:
GEW20CA
Type:
Lineaire Motieleibaan
Materiaal:
ZEEL
Schuifhoogte:
22mm
Schuifbreedte:
59mm
Schuiflengte:
69.1mm
Toepassing:
Machines
Kenmerken:
Het lange Werkende Leven
Markeren:

HIWIN-Spoor van de Vervangings het Lineaire Dia

,

GEW20CA

,

Spoor van de draaibank het Lineaire Dia

Productomschrijving

Huishoudelijke HIWIN Vervanging lineaire schuifrail GEW20CA Voor draaibankapparatuur



1.AVoordeel



SMALL SOUND: Innovatieve schuiftechnologie, glad, weinig wrijving, stille werking
Precieze productiestandaarden, hoge nauwkeurigheid van het traject
STABILITEIT: kan de belasting in alle richtingen weerstaan, lange levensduur; is uitgerust met vierrichtingen met gelijke belastingkenmerken en een functie voor zelfuitlijning
Buigweerstand: Sterke buigweerstand, moeilijk te vervormen en te draaien, waardoor lineaire beweging wordt gewaarborgd

2.Specificatie

Model Combinatiegrootte (mm) Afmeting van het blok ((mm) Afmeting van de schuifrail ((mm)

Montage van bouten voor schuifbanen

grootte

 Basis dynamische vaste belasting Basis vaste vaste belasting Toegelaten statisch moment gewicht
De heer KN-m

M.p.

kN-m

 Mijn kN-m

blokken

kg

Slide

KG/m
H Hallo, wat is er? N W B. Bi C L1 L Ki K2 G M T Ti h2 h3 Wr Hrs. D h d P E (nnn) C (((kN) Co (kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal 0
3Verwerkingsgebied

Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal 1

Ruimte van de onderdelen

Het binnenlandse HIWIN-Spoor GEW20CA van de Vervangings Lineaire Dia voor Draaibankmateriaal 2

Markeringen:

HGH15 lineaire geleider,

roestvrijstalen lineaire geleider,

HGH20 lineair lagerblok;
