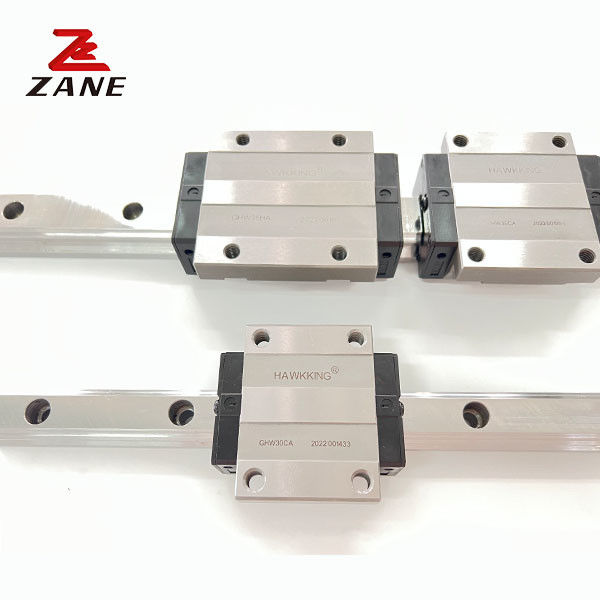

Huishoudelijke lineaire gids met een precieze schuifblok GMW12CA voor automatische apparatuur
1Beschrijving.
De lineaire geleidingsblokken bewegen zich langs de lengte van de lineaire spoorlijn langs het vlak waarvoor ze geplaatst waren." lineaire geleidingssystemen ondersteunen en leiden een lading of gemonteerd gereedschap met behulp van precieze, gladde lineaire beweging.
2. Specificatie
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) | Nominale dynamische belasting | Nominale statische belasting |
Toegelaten statisch moment Kgf*M
(kgf • m) |
Afmetingen van de schuifbalk (mm) |
||||||||||||||||
| H | Hallo, wat is er? | N | W | B. | Bv. | C | Ik zal... | L | MxL | Wr | Hrs. | D | h | d | P | E | C ((kgf) | C ((kgf) | De heer | MP | Mijn... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
3. Bedrijfsinformatie
Jiangsu Zane Machinery Technology Co., Ltd. is een hightech mechanische transmissieproducten van hightech-ondernemingen.Het bedrijf heeft 4 vestigingen die respectievelijk verschillende soorten mechanische transmissieproducten onderzoeken en marketingprojecten beheren.Het heeft bijna 50 onafhankelijke intellectuele eigendomsrechten. Is Taiwan YYc rack level agenten, is Taiwan Heqing (HAWKKING) lineaire gids spoor, kogelschroef onderzoek en ontwikkeling pioniers.ZANE-module door de meerderheid van de klanten liefde en vertrouwen"Kennis van vriendelijkheid en dankbaarheid voeden iemands leven" is de eeuwige bron van groei voor Zane mensen.
