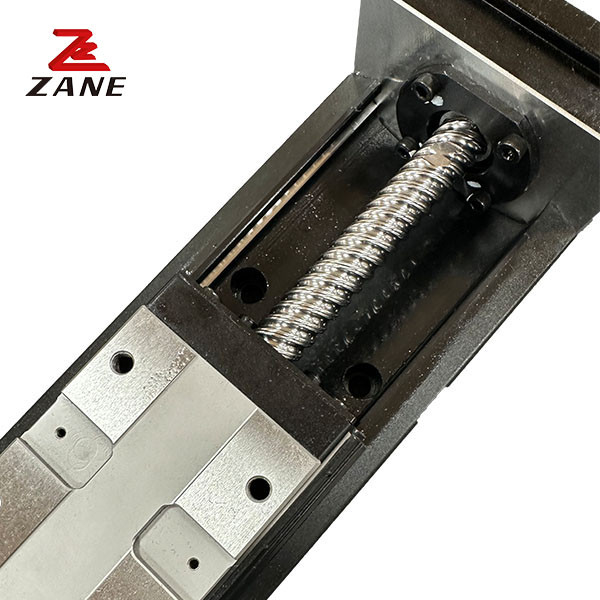

Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem
  • Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem
Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem

Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer KK
Productdetails
Productnaam:
Lineaire Motie
Modelnummer:
KK reeks
Gewicht (kg):
10
Lange:
340/440/540/640/740/940mm
breedte:
86mm
Materiaal:
Dragend staal
Kerncomponenten:
balschroef, lineaire gids, het dragen
Prestaties:
Geruisloos, Hoog rendement
Toepasselijke sectoren:
Productieinstallatie
Markeren:

Enige Lineaire Actuator van de Asrobot

,

KK robot Lineaire Actuator

,

KK Module van de reeks de Lineaire Gids

Productomschrijving

High Precision KK Single Axis Robot Linear Actuator voor automatisch systeem



Beschrijving van de lineaire module



Productnaam
KK Eenassige robotlineaire actuator
Materiaal
met een gewicht van niet meer dan 10 kg
Types blokken
met een breedte van niet meer dan 30 mm
Genauigheidsgraad
C, H, P, HP, UP
Vooraf geladen code
Z0, Z1, Z2
Toepassing
Automatiseringsapparatuur;Transportapparatuur;CNC-bewerkingscentra;Zware snijmachines;CNC-slijpmachines;Injectievormmachines;Elektrische ontladingsmachines;Plano-melers;Apparaten die een hoge stijfheid en een hoge draagkracht vereisen



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 0

Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 1

Lengte van de gids

L2 ((mm)

Volle lengte

L1 ((mm)

 Maximale slagkracht ((mm) G(mm) n Gewicht ((kg)
A1Slijpstoel A2 Schuifstoel A1Slijpstoel A2Slijpstoel
100 159 36 - 20 2 0.48 -
150 209 86 34 15 3 0.6 0.67
200 259 136 84 40 3 0.72 0.79



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 2

Lengte van de gids

L2 ((mm)

Volle lengte

L1 ((mm)

 Maximale slagkracht ((mm) G(mm) K(mm) n Gewicht ((kg)
A1Slijpstoel A2 Schuifstoel A1Slijpstoel A2Slijpstoel
150 220 70 - 35 80 2 1 -
200 270 120 55 20 160 3 1.2 1.4
250 320 170 105 45 160 3 1.4 1.6
300 370 220 155 30 240 4 1.6 1.8



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 3

Lengte van de gids

L2 ((mm)

Volle lengte

L1 ((mm)

 Maximale slagkracht ((mm) G(mm) K(mm) n m Gewicht ((kg)
A1Slijpstoel A2 Schuifstoel A1Slijpstoel A2Slijpstoel
150 220 60 - 25 100 2 2 1.4 -
200 270 110 - 50 100 2 2 1.7 -
300 370 210 135 50 200 3 2 2.3 2.6
400 470 310 235 50 100 4 4 3.2 3.2
500 570 410 335 50 200 5 3 3.5 3.8
600 670 510 435 50 100 6 6 4.1 4.5



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 4

Lengte van de gids

L2 ((mm)

Volle lengte

L1 ((mm)

 Maximale slagkracht ((mm) H(mm) n m Gewicht ((kg)
A1Slijpstoel A2 Schuifstoel A1Slijpstoel A2Slijpstoel
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 5

Lengte van de gids

L2 ((mm)

Volle lengte

L1 ((mm)

 Maximale slagkracht ((mm) G(mm) H(mm) n m Gewicht ((kg)
A1Slijpstoel A2 Schuifstoel A1Slijpstoel A2Slijpstoel
980 1089 828 700 40 90 7 5 18.6 20.3
1080 1189 928 800 15 40 8 6 20.3 22.0
1180 1289 1028 900 65 90 8 6 22.0 23.7
1280 1389 1128 1000 40 40 9 7 23.6 25.3
1380 1489 1228 1100 15 90 10 7 25.3 27.0



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 6

Lengte van de gids

L2 ((mm)

Volle lengte

L1 ((mm)

 Maximale slagkracht ((mm) G(mm) H(mm) n m Gewicht ((kg)
A1Slijpstoel A2 Schuifstoel A1Slijpstoel A2Slijpstoel
980 1098 811 659 40 90 7 5 29.4 32.3
1180 1298 1011 859 65 90 8 6 34.3 37.2
1380 1498 1211 1059 90 90 9 7 39.2 42.1
1680 1798 1511 1359 90 40 11 9 46.5 49.4





Lineaire module verpakking en levering



Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 7Hoge precisie KK enkelassige robot lineaire actuator voor automatisch systeem 8

Markeringen:

KK60 lineaire Module,

Kk50 Lineaire Module,

Actuator KK Module
