Enige Asactuator
>
|
| Plaats van herkomst | CHINA |
| Merknaam | ZANE |
| Certificering | CE，ISO |
| Modelnummer | F190 |

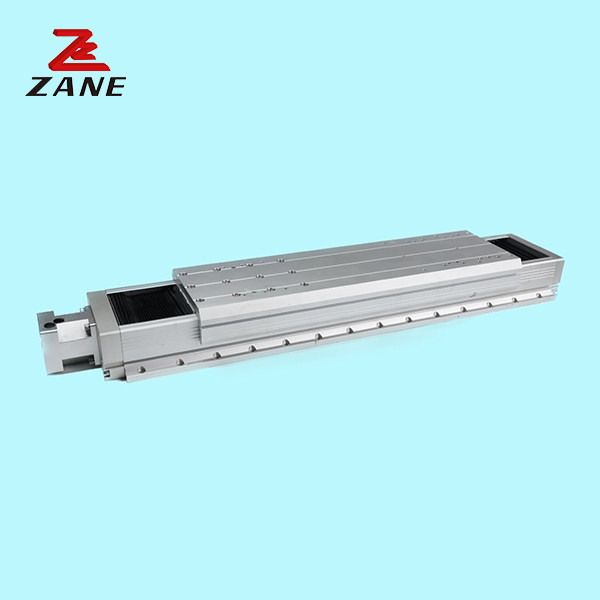

F190 100 mm Effectieve reisafstand Dubbele optische asgids voor automatische apparatuur
[Hoge nauwkeurigheid] - Met een hoge precisie komen de geleidingsrails rechtstreeks in contact met de montagebasis, waardoor de voordelen van lineaire geleidingsrails worden geoptimaliseerd en de cumulatieve fouten worden verminderd
[Gebruik] - Geschikt voor automatiseringsapparatuur, voorzien van een eenassige robot met lineaire beweging
[Glossarium]- Om complexere taken uit te voeren, is het zeer praktisch
[Algemeen Doel]-Meerdere functies zoals onderdelen assemblage, inkjet werking, flexibele picking, onderdelen handling, laden en lossen onderdelen inspectie systeem
Technische parameter:
| Vermogen van de bestuurder ((W) | 750 W | |||
| Bolschroef (16) mm lood | P05:5 | P10:10 | P20:20 | |
| Maximale snelheid ((mm/s): | 250 | 500 | 1000 | |
| Maximaal hanteergewicht ((kg) | Niveau | 120 kg | 100 kg | 50 kg |
| Perpendiculariteit | 60 kg | 50 kg | 40 kg | |
| Herhaaldelijk plaatsbepaalde nauwkeurigheid (mm): | Klasse C +0,02 mm; P-niveau +0,01 mm | |||
| Verlenging van slag ((mm): | Het bereik is 100 tot 500 mm. | |||
| Bevestigingsmoment ((N.m)) | Mx:110Mijn:150; Mz:120 | |||
| Bevestigingsmechanisme | GEH15 Dubbel spoor | |||
| Bestuursmechanisme | Klasse C. 16 tot en met Klasse C7; Klasse P · 16 Grindklasse C5 | |||
| Basismateriaal | Hard geëxtrudeerd aluminiumprofiel, zelf glanzend | |||
| Voorschriften voor de nauwkeurigheid van de installatieoppervlakte | met een breedte van niet meer dan 50 mm | |||
| Ontwerp tegen stof | Volledig stofbestendig afdicht | |||
| Een beroerte. | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
