Lineaire gids
>
|
| Place of Origin | China |
| Merknaam | ZANE |
| Certificering | CE,ISO |
| Modelnummer | GEH20CA |

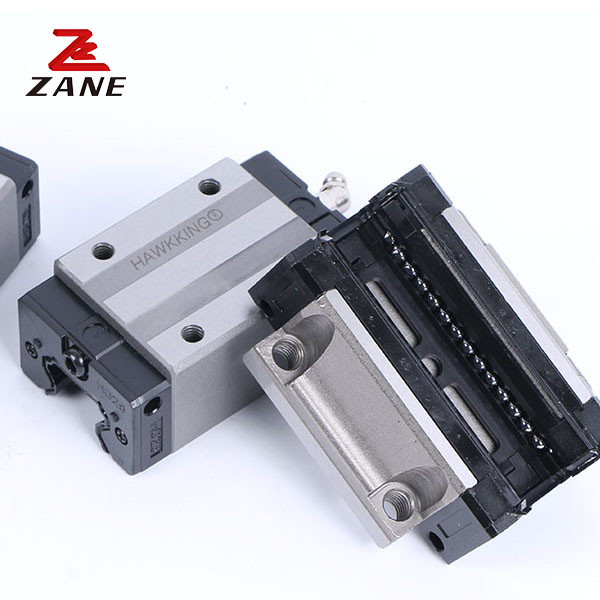

Het lineaire bewegingssysteem is een essentieel onderdeel voor verschillende technische toepassingen.Met een robuuste en duurzame constructie van roestvrij staalDe lineaire gids biedt een hoge laadcapaciteit en lage onderhoudskosten zonder afbreuk te doen aan het brede temperatuurbereik en het lage geluidsniveau.waarbij een soepele en nauwkeurige werking mogelijk isMet onze Linear Motion Guide, kunt u verzekerd zijn van superieure kwaliteit en prestaties.
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) | Montage van bouten voor schuifbanen | Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | gewicht | |||||||||||||||||||||||||
| De heer KN-m | M.p. | Mijn kN-m | blokken | Slide | |||||||||||||||||||||||||||||
| H | Hallo, wat is er? | N | W | B. | Bi | C | Li | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Hrs. | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
DeLineaire bewegingsgidsHet systeem van ZANE is de perfecte keuze voor een scala aan toepassingen vanwege zijn lichtgewicht, hoge nauwkeurigheid en hoge snelheid.het waarborgen van een laag trillingsniveau en een langdurige prestatieHet is gecertificeerd door CE en ISO, en heeft een minimale orderhoeveelheid, prijs en levertijd die onderhandelbaar zijn.met inbegrip van houten behuizing en schuimplaten voor een betere bescherming. Betalingsvoorwaarden zijn flexibel, met opties voor zowel L/C als T/T. Het Linear Motion Guide System van ZANE is een ideale keuze voor fabrieksautomatisering, robotica, medische apparatuur,en precisie-machines vanwege de superieure nauwkeurigheid en snelheid.
