Lineaire bewegingsgids
>
|
| Place of Origin | China |
| Merknaam | ZANE |
| Certificering | CE,ISO |
| Modelnummer | GEH25CA |

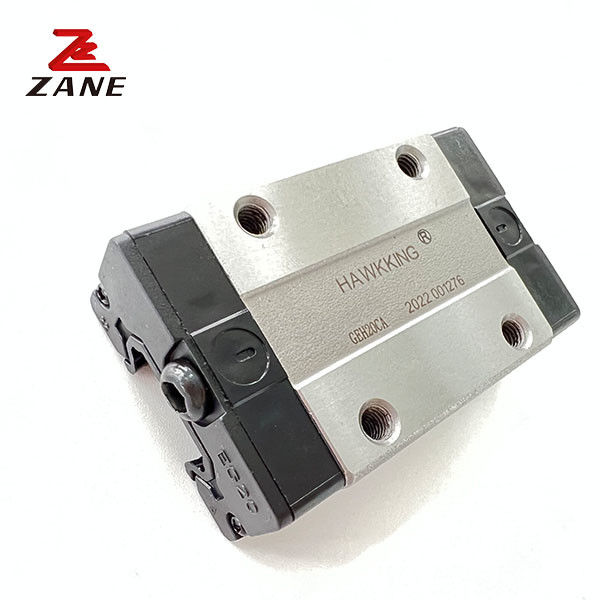

Linear Motion Guide is een betrouwbaar en nauwkeurig lineair bewegingssysteem dat is ontworpen om hoge prestaties en efficiëntie te bieden en tegelijkertijd een laag onderhoud en een laag trillingsniveau te garanderen.laag geluidsniveau en lange garantieHet is uitgerust met een lichtgewicht en zeer duurzaam geleidingsrail, waardoor een soepele en nauwkeurige lineaire beweging mogelijk is.De geleidingsrail is gemaakt van hoogwaardige materialen die zorgen voor langdurige stabiliteit en slijtvastheidMet zijn lange garantie en lage onderhoudsvereisten biedt Linear Motion Guide een betrouwbare en economische oplossing voor een breed scala aan lineaire bewegingen.Makkelijk te installeren en te bedienen, waardoor het een ideale keuze is voor een breed scala aan industriële toepassingen, van automobiel- en ruimtevaart tot medische en industriële productie.Het lage geluids- en trillingsniveau maakt het geschikt voor zowel binnen- als buitentoepassingenHet lage gewicht van de geleidingsrail maakt het gemakkelijk te installeren en te onderhouden, terwijl de lange garantie gemoedsrust biedt.
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) |
Montage van bouten voor schuifbanen grootte |
Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | gewicht | |||||||||||||||||||||||||
| De heer KN-m |
M.p. kN-m |
Mijn kN-m |
blokken kg |
Slide KG/m |
|||||||||||||||||||||||||||||
| H | Hallo, wat is er? | N | W | B. | Bi | C | Li | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Hrs. | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
Merknaam: ZANE
Modelnummer: GEH25CA
Oorsprong: China
Certificering: CE, ISO
Minimale orderhoeveelheid: onderhandelen
Prijs: onderhandeld
Verpakkingsgegevens: standaard exportkartonverpakking, houten behuizing, schuimplaat voor bescherming.
Levertijd: drie dagen na bestelbevestiging
Betalingsvoorwaarden: L/C, T/T
Belangrijkste kenmerken:
ZANE's Linear Motion Guide System biedt klanten de hoogste kwaliteit van lineaire gids, lineaire gidsrail, lineaire gids, lineaire lagers en lineaire lagers op de markt.Onze lineaire bewegingsleidingssystemen bieden optimale prestatiesElk product wordt ondersteund door onze lange garantie en een breed temperatuurbereik.
