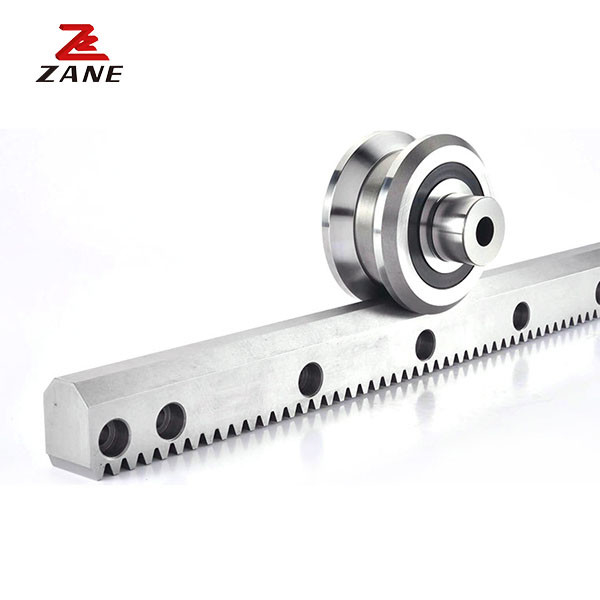

Het Rek en de Pignon van YYC
>
|
| Plaats van herkomst | China |
| Merknaam | YYC |
| Certificering | CE,ISO |
| Modelnummer | CSTGH03010 |
De rekken zijn ook onderverdeeld in sporenrekken en spiralenrekken, die respectievelijk met sporenratten en spiralenratten worden gekoppeld;het tandprofiel van het rek is recht in plaats van involuut (voor het tandoppervlak, is het plat), wat gelijk is aan een oneindige cilindrische tandwiel met de indexcirkelstraal.
Een tandwiel verwijst naar een mechanisch element met tandwielen op de velg die continu met elkaar verbonden zijn om beweging en kracht over te brengen.
|
Code |
Module |
L |
Aantal tanden |
B. | A0 | Al | D 1 | Aantal gaten | Een | 0dl | 0D | E | DI | 11 | 0d2 | f | Fta kN | KG |
| CSTGH01505-DIN6 | 1.5 | 499.51 | 106 | 19 | 19 | 17.5 | 62.44 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29.0 | 441.50 | 5.7 | 1.5 | 3.38 | 1.3 |
| CSTGH01510-DIN6 | 1.5 | 999.03 | 212 | 19 | 19 | 17.5 | 62.44 124.88 | 8 | 8 | 6 | 9.5 | 7 | 29.0 | 941.00 | 5.7 | 1.5 | 3.38 | 2.6 |
| CSTGH02005-DIN6 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.10 | 5.7 | 2 | 5.69 | 2.1 |
| CSTGH02010-DIN6 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 125.66 | 8 | 8 | 7 | 11 | 7 | 31.3 | 942.70 | 5.7 | 2 | 5.69 | 4.1 |
| CSTGH02020-DIN6 | 2 | 2010.62 | 320 | 24 | 24 | 22 | 62.83 125.66 | 16 | 8 | 7 | 11 | 7 | 31.3 | 1948.00 | 5.7 | 2 | 5.69 | 8.2 |
| CSTGH02505-DIN6 | 2.5 | 502.65 | 64 | 24 | 24 | 21.5 | 62.83 125.66 | 4 | 9 | 7 | 11 | 7 | 31.3 | 440.10 | 5.7 | 2 | 7.12 | 2.1 |
| CSTGH02510-DIN6 | 2.5 | 1005.31 | 128 | 24 | 24 | 21.5 | 62.83 125.66 | 8 | 9 | 7 | 11 | 7 | 31.3 | 942.70 | 5.7 | 2 | 7.12 | 4.1 |
| CSTGH02520-DIN6 | 2.5 | 2010.62 | 256 | 24 | 24 | 21.5 | 62.83 125.66 | 16 | 9 | 7 | 11 | 7 | 31.3 | 1948.00 | 5.7 | 2 | 7.12 | 8.2 |
| CSTGH03005-DIN6 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.10 | 7.7 | 2 | 10.32 | 3.0 |
| CSTGH03010-DIN6 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 127.23 | 8 | 9 | 10 | 15 | 9 | 34.4 | 949.10 | 7.7 | 2 | 10.32 | 6.1 |
| CSTGH03020-DIN6 | 3 | 2035.75 | 216 | 29 | 29 | 26 | 63.62 127.23 | 16 | 9 | 10 | 15 | 9 | 34.4 | 1967.00 | 7.7 | 2 | 10.32 | 12.2 |
| CSTGH04005-DIN6 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.70 | 7.7 | 2 | 18.50 | 5.4 |
| CSTGH04010-DIN6 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 125.66 | 8 | 12 | 10 | 15 | 9 | 37.5 | 930.30 | 7.7 | 2 | 18.50 | 10.9 |
| CSTGH04020-DIN6 | 4 | 2010.62 | 160 | 39 | 39 | 35 | 62.83 125.66 | 16 | 12 | 10 | 15 | 9 | 37.5 | 1935.60 | 7.7 | 2 | 18.50 | 21.7 |
| CSTGH05005-DIN6 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.30 | 11.7 | 3 | 29.06 | 6.8 |
| CSTGH05010-DIN6 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945.00 | 11.7 | 3 | 29.06 | 13.7 |
| CSTGH05020-DIN6 | 5 | 2010.62 | 128 | 49 | 39 | 34 | 62.83 125.66 | 16 | 12 | 14 | 20 | 13 | 30.1 | 1950.40 | 11.7 | 3 | 29.06 | 27.3 |
| CSTGH06005-DIN6 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.10 | 15.7 | 3 | 41.99 | 10.5 |
| CSTGH06010-DIN6 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955.00 | 15.7 | 3 | 41.99 | 20.9 |
| CSTGH06020-DIN6 | 6 | 2035.75 | 108 | 59 | 49 | 43 | 63.62 127.23 | 16 | 16 | 18 | 26 | 17 | 31.4 | 1973.00 | 15.7 | 3 | 41.99 | 41.8 |
| CSTGH08005-DIN6 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.45 | 19.7 | 4 | 74.96 | 22.3 |
| CSTGH08005-DIN6 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952.00 | 19.7 | 4 | 74.96 | 44.6 |
| CSTGH08020-DIN6 | 8 | 2010.61 | 80 | 79 | 79 | 71 | 62.83 125.66 | 16 | 25 | 22 | 33 | 21 | 26.6 | 1957.40 | 19.7 | 4 | 74.96 | 89.1 |
(1) Aangezien het tandprofiel een rechte lijn is, heeft elk punt op het tandprofiel dezelfde drukhoek en is deze gelijk aan de hellingshoek van het tandprofiel.Deze hoek wordt de tandprofiel hoek genoemd, en de standaardwaarde is 20°.
(2) Elke rechte lijn die parallel loopt aan de bovenste lijn van de tand heeft dezelfde toonhoogte en modulus.
(3) De rechte lijn die parallel loopt aan de bovenste lijn van de tand en waarvan de tanddikte gelijk is aan de breedte van de spleet van de tand, wordt de indexlijn (middenlijn) genoemd.welke de referentielijn is voor de berekening van de rekgrootte.
