Lineaire geleidingsmodule
>
|
| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE,ISO |
| Modelnummer | F136P |

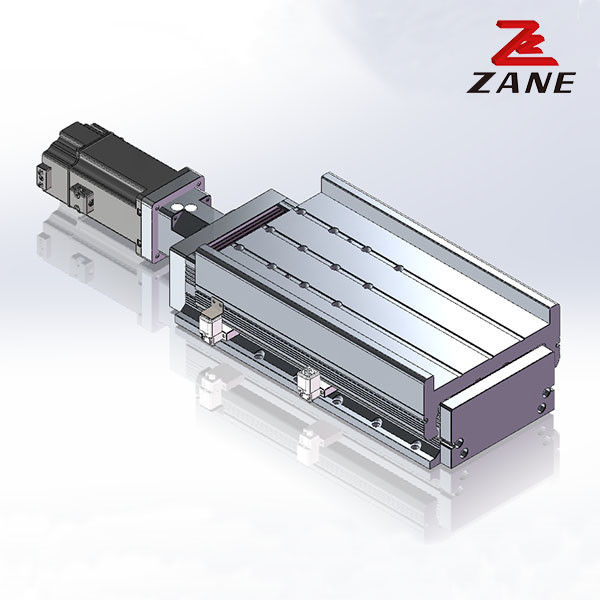

De enkelassige robot integreert hoofdzakelijk een kogelschroef en een lineaire geleidingsrail door middel van een modulair ontwerp.hoge stijfheid, klein volume en ruimtebesparing.De hoogprecisie bolschroef wordt gebruikt als transmissiemechanisme en het U-vormige spoor met een optimaal ontwerp wordt gebruikt als leidmechanisme om de eisen van precisie en stijfheid te waarborgen.
| Vermogen van de bestuurder ((W) | 400 W | |||
| Bolschroef (16) mm lood | P05:5 | P10:10 | P20:20 | |
| Maximale snelheid ((mm/s): | 250 | 500 | 1000 | |
| Maximaal hanteergewicht ((kg) | Niveau | 60 kg | 50 kg | 40 kg |
| Perpendiculariteit | 40 kg | 35 kg | 30 kg | |
| Herhaaldelijk plaatsbepaalde nauwkeurigheid (mm): | Klasse C +0,02 mm; P-niveau +0,01 mm | |||
| Verplaatsingsbereik ((mm): | Het bereik is 50 tot 1500 mm. | |||
| Bevestigingsmoment ((N.m)) | Mx:50Mijn:70; Mz:70 | |||
| Bevestigingsmechanisme | GEH15 Dubbel spoor | |||
| Bestuursmechanisme | Klasse C. 16 tot en met Klasse C7; Klasse P · 16 Grindklasse C5 | |||
| Basismateriaal | Hard geëxtrudeerd aluminiumprofiel, zelf glanzend | |||
| Voorschriften voor de nauwkeurigheid van de installatieoppervlakte | met een breedte van niet meer dan 50 mm | |||
| Ontwerp tegen stof | Volledig stofbestendig afdicht | |||
| Een beroerte. | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 |
Er zijn verschillende specificaties en modellen beschikbaar om aan verschillende gebruiksvereisten te voldoen.We kunnen 3D-tekeningen en aangepaste accessoires leveren om uw tijdskosten te verminderen.
De verzendkosten variëren afhankelijk van de lengte en de hoeveelheid die u nodig heeft. Neem contact met ons op voor de verzendberekening voordat u een bestelling plaatst.
