Lineaire bewegingsgids
>
|
| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE,ISO |
| Modelnummer | GRH15CA |

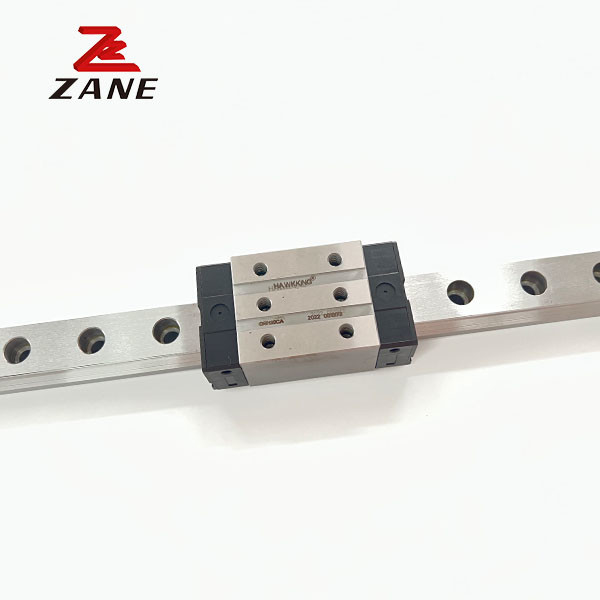

De lineaire geleiding van de GR-serie is voorzien van een rol in plaats van stalen ballen.
De rollerreeks biedt superhoge stijfheid en zeer hoge draagcapaciteit.Elastische vervorming van het lineaire contactoppervlak, wordt tijdens de belasting sterk verminderd, waardoor een grotere stijfheid en hogere draagcapaciteit in alle 4 draagrichtingen worden geboden.GR-serie heeft de hoge prestaties die zorgen voor een hoge precisie productie en bereikt een langere levensduur.
Het is voorzien van dezelfde belasting in vier richtingen (boven/onder/rechts/links) en een zelfopstelling om installatiefouten te absorberen.
lineaire schuifrail als een soort rollgids, aangedreven door het vermogen tussen een stalen bal met oneindige circulatie in de schuiver en een gladde baan,langs de gladde loop lading platform kan gemakkelijk high precision lineaire beweging doen.
lineaire schuifrail als een soort rollgids, aangedreven door het vermogen tussen een stalen bal met oneindige circulatie in de schuiver en een gladde baan,langs de gladde loop lading platform kan gemakkelijk high precision lineaire beweging doen.
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) |
Montage van bouten voor schuifbanen grootte
|
Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | Gewicht | |||||||||||||||||||||||||
| Ma, ik... kN-m |
M.p. kN-m |
Mijn... kN-m |
blokken kg |
Slide Gewicht van het product |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | B. | B.₁ | C | C₁ | L₁ | L | K₁ | K₂ | G | M | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (mm) | C (((kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1.Hoge precisie: de fabricageprecisie van de geleidingsrail is extreem hoog en kan de precisie van microniveau bereiken,zodat het goed de lineaire beweging en stabiliteit van de bewegende delen kan behouden.
2. goede slijtvastheid: geleidingsrailmaterialen zijn gewoonlijk gemaakt van hooghard, hoog taai en slijtvast materiaal, zoals staal, koper, aluminium, titanium, enz.;die de lange levensduur van de geleidingsrail kan garanderen.
3. Sterke belastingweerstand: de geleidingsrail kan grote axiale en radiale belastingen weerstaan en kan voldoen aan de eisen van verschillende specificaties van machines en apparatuur.
4Hoge stijfheid: De stijfheid van de geleidingsrail is goed, waardoor het extern koppel en de buigkracht effectief kunnen worden weerstaan en de stabiliteit van bewegende onderdelen kan worden gewaarborgd.
5. Soepel bewegen: het oppervlak van de geleidingsrail wordt speciaal behandeld, de wrijvingscoëfficiënt is klein, de beweging is stabiel en het is niet gemakkelijk stagnatie en wrijvingsverlies te veroorzaken.
