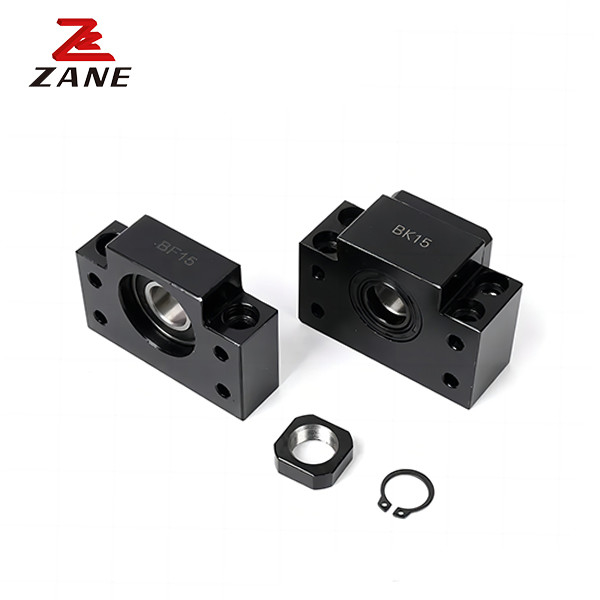

BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager
  • BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager
BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager

BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer BKBF15
Productdetails
Productnaam:
De Steun van de balschroef
Materiaal:
koolstofstaal
Kerncomponenten:
Lager, Toestel
Toepasselijke sectoren:
Bouwmaterialen, fabrieken, reparatieshops, drukkerijen, bouwbedrijven
Vervaardigingsproces:
Gerolde Draad
Model:
BK15 BF15
Toepassing:
3D-printer/CNC-machine
Structuur:
Ondersteuningsbeugel voor kogelschroeven
Kenmerken:
Hoge snelheid
Markeren:

Hoekige bollagers

,

bolschroeven

Productomschrijving

BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager



Bevestigingsmethode van de steun voor de kogelschroef:


(1) vastgemaakt aan de draadstaaf aan de vaste zijde.
(2) de vaste zijde wordt ingebracht, waarbij de sluitnoot wordt vastgemaakt met het kussenblok en de binnenste zeshoekige bouten.
3) het dragende zijlager wordt met een stopring aan de gegraven staafas bevestigd en in het lagerblok geladen.



BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager 0



Type d1 L L1 L2 L3 C1 C2 B. H b±0.02 h±0.02 B1 H1 E P d2 X Y Z.
BK10 10 25 5 29 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BK12 12 25 5 29 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17.5 11
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5



BK15 BF15 kogelschroef vaste steunstukken met hoekig kogellager 1



Type d1 L B. H b±0.02 h±0.02 B1 H1 E P d2 X Y Z.
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BF20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5
25 BF 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11
30 BF 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5




De ondersteuningsunit bestaat uit zes soorten: de modellen EK, FK, EF en FF, die zijn gestandaardiseerd voor de standaard Ball Screw-assemblage met afgewerkte schachtpunten, en de modellen BK en BF,die zijn gestandaardiseerd voor kogelschroeven in het algemeenDe ondersteunende eenheid aan de vaste zijde bevat een JIS-klasse 5-conform hoekig contactballager met een aangepaste voorbelasting.

Markeringen:

ISO-het Beëindigensteun van de Balschroef,

De Steun van het schroefbeëindigen bevestigde Seat,

BK15 het Beëindigensteun van de balschroef
