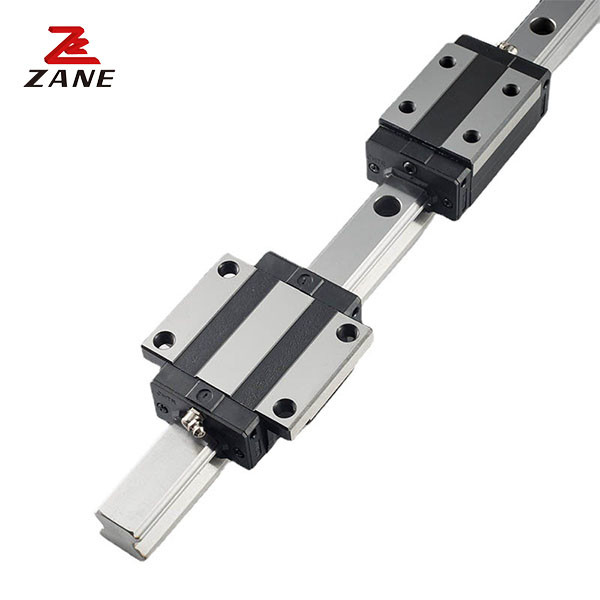

HG-serie lineaire geleidingsrail HIWIN vervanging 1000mm 2000mm 3000mm
Lineaire geleidingsrails, ook wel lineaire bewegingsleiders genoemd, zijn mechanische componenten die worden gebruikt om bewegende onderdelen in een lineaire of rechte lijnbeweging te begeleiden en te ondersteunen.Ze bestaan uit een spoor of spoor dat gewoonlijk van aluminium of roestvrij staal is gemaakt, en een wagen of schuifbalk die zich langs de rails beweegt. De wagen of schuifbalk is meestal gemaakt van staal of plastic en bevat rollende elementen zoals ballen of rollen,die een soepele en precieze beweging mogelijk maken.
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) |
Montage van bouten voor schuifbanen grootte |
Basis dynamische vaste belasting | Basis vaste vaste belasting | Toegelaten statisch moment | gewicht | ||||||||||||||||||||||
|
De heer KN^n |
MP kNf |
Mijn kNF. |
blokken kg |
Slide kg/n |
||||||||||||||||||||||||||
| H | HIk... | N | W | B. | B.Ik... | C | Li | L | KIk... | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23.5 | 12.5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Lineaire geleidingsrails bieden een aantal voordelen voor industriële en productie-toepassingen.
1Precieze en soepele beweging: lineaire geleidingsrails maken een precieze en soepele beweging van machines en apparatuur mogelijk, wat essentieel is in veel toepassingen waar nauwkeurigheid van cruciaal belang is.
2Verminderde wrijving en slijtage: de rollende elementen in de wagen of de schuiver verminderen de wrijving en slijtage tussen de bewegende onderdelen, waardoor hun levensduur wordt verlengd en de onderhoudsbehoefte wordt verminderd.
3. Hoog laadvermogen: lineaire geleidingsrails zijn ontworpen om hoge belastingen te dragen, waardoor ze ideaal zijn voor zware toepassingen.
4Eenvoudige installatie: lineaire geleidingsrails zijn gemakkelijk te installeren en kunnen in een breed scala van toepassingen worden gebruikt, waardoor ze een veelzijdig onderdeel zijn voor veel industrieën.
