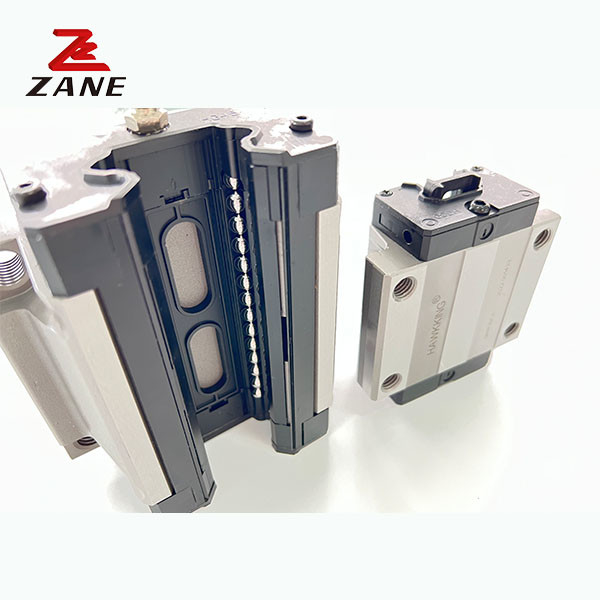

Lange levensduur, hoge precisie lineaire rails
  • Lange levensduur, hoge precisie lineaire rails
Lange levensduur, hoge precisie lineaire rails

Lange levensduur, hoge precisie lineaire rails

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer GHH-CA/GHH-HA
Productdetails
Productnaam:
Lineair Leibaanspoor
Kenmerken:
precisie met geringe geluidssterkte, hoge, met lange levensuur
Blok:
norm of flens
Ladingstype:
Ruklading, lichte lading, middelgrote lading
Toepassing:
De Spoorweg van de automatiseringslijn
Gids lengte:
Volgens uw verzoek
Structuur:
Diaspoor + Diablok
Prestaties:
Hoge Lopende Prestaties
Markeren:

hoge precisie lineaire rails met lange levensduur

,

40 mm hoge precisie lineaire rails

,

GHH HA lineaire geleiderail

Productomschrijving

Vervang Taiwan HIWIN Lager Rail Guideway Precision Machine Ball Linear Guide



Eén blok op één spoor



Voor een montage bestaande uit een enkele geleidingsrail en een lagerblok zijn de toleranties van de montage op hoogte (1) en breedte (2) niet alleen belangrijk voor de montage van de rail aan de basis,met een breedte van niet meer dan 50 mm,In deze configuratie zijn de plaatsingsvereisten van de toepassing de belangrijkste factor bij het kiezen van de nauwkeurigheidsklasse.toepassingen die gebruikmaken van stijve gereedschappen of die een strakke tolerantie voor de positie van de nuttige lading moeten behouden, moeten hogere nauwkeurigheid hebben van lagers en geleidingsrails.



Model Combinatiegrootte (mm) Afmeting van het blok ((mm) Afmeting van de schuifrail ((mm)

Montage van bouten voor schuifbanen

grootte

 Basis dynamische vaste belasting Basis vaste vaste belasting Toegelaten statisch moment gewicht

De heer

KN^n

MP

kNf

 Mijn kNF.

blokken

kg

Slide

kg/n
H HIk... N W B. B.Ik... C Li L KIk... G Mxl T h2 h3 WR HR D h d P E (mm) C (((kN) Co (kN)
GHH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.18 1.45
GHH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 12 M5x6 8 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.30 2.21
GHH20HA 50 65.2 92.2 12.6 21.18 48.84 0.48 0.47 0.47 0.39
GHH25CA 40 5.5   48 35 6.5 35 58 84 16.8 12 M6x8 8 10   23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0. 51 3.21
GHH25HA 12.5 50 78.6 104.6 19.6   32. 75 76.00 0.87 0.88 0.88 0.69
GHH30CA 45 6 16 60 40 10 40 70 97.4 20.25 12 M8xl0 8.5 9.5   28 26 14 12 9 80 20   38.74 83.06 1.06 0.85 0.85 0.88 4. 47
GHH30HA 60 93 120.4 21.75 13.8 M8x2ij 47.27 110.13 1.40 1.47 1.47 1.16
GHH35CA 55   18 70 50 10 50 80 112.4 20.6 12     16 19.6 34 29 14 12 9 80 20   49.52 102.87 1.73 1.20 1. 20 1.45 6. 30
GHH35HA 1.5 72 105.8 138.2 22.5 M8xl2     60.21 136.31 2.29 2.08 2.08 1.92
GHH45CA 70 9.5   86 60 13 60 97 139.4 23   M10xl7 16     45 38 20 17 14 105   M12x35 77.57 155.93 3.01 2.35 2.35 2.73 10.41
GHH45HA 20.5 80 128.8 171.2 28.9   L8. 30.5 22.5 94.54 207.12 4.00 4.07 4.07 3.61
GHH55CA 80     100 75   75 117.7 166.7 27.35   M12xl8   22 29 53 44 23 20 16 120 30 M14x45 114.44 227. 81 5.66 4.06 4.06 4.17 15.08
GHH55HA 13 23.5 12.5 95 155.8 204.8 36.4 12.9   139.35 301.26 7.49 7.01 7.01 5.49
GHH65CA 90 15   126 76 25 70 144.2 200.2 43.1     25 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 7.00 21.18
GHH65HA 31.5 120 203.6 259.6 47.8 12.9 M16x20 208.36 457.15 14.15 11.12 11.12 9.82




Lange levensduur, hoge precisie lineaire rails 0

Lange levensduur, hoge precisie lineaire rails 1



Tips voor het bestellen van lineaire gids en lineaire gidsblokken:



(1) Geef ons de breedte van de lineaire gids: bv. 9 mm



(2) Wat is de maatcode van de lineaire geleidingsblokken, pls? bv. MGN9C, HGH15CA enz.



(3) Wat is de lineaire gids lengte die u nodig hebt, en hoeveel gids blokken in een lineaire gids, pls? bv MNG91R80MM; 1 stuks blokken op de 80mm lineaire gids



Alle soorten we kunnen produceren lineaire gids:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA

EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA

Onze voordelen voor lineaire gids HG serie:



1. Compleet glijdend systeem met hoge nauwkeurigheid en kan worden verplaatst zonder afwijking.

2- Lange levensduur.

3- Vinnige levering en goede service.

4.Grote voorradenen groothandel in lage partijen.

5. ISO9001:2008

6. ConcurrerendPrijs, goede kwaliteit, snelle levering.

7.Snelle reactie ope-mails of vragen snel oplossen.

8Eerlijke samenwerking en service.



Markeringen:

UP-profielrailgeleiders,

R-type lineaire geleidingen,

lineaire geleidingen voor CNC-machine
