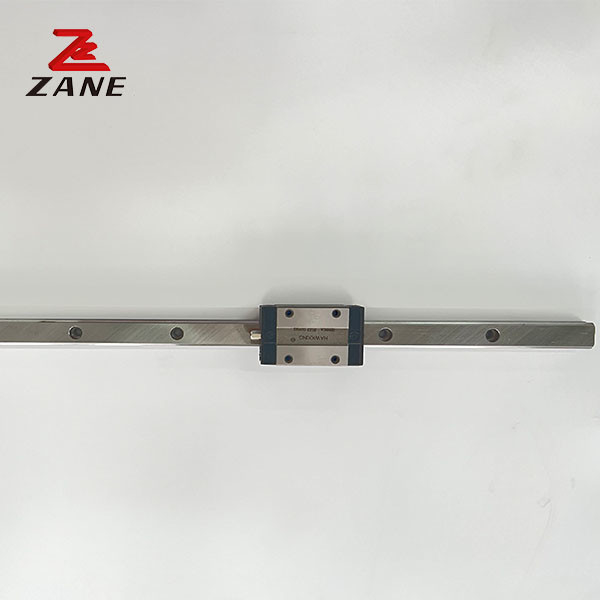

GEH35SA draaibanken lineaire schuifrail 15 mm interval lineaire bewegingsrails GEH35CA

Name: GEH35SA draaibanken lineaire schuifrail 15 mm interval lineaire bewegingsrails GEH35CA
Brand: ZANE
SKU: ZANE-GEH
Rating: 4.5 (112 reviews)

Plaats van herkomst	China
Merknaam	ZANE
Certificering	CE，ISO
Modelnummer	ZANE-GEH

Productdetails

Naam van het product:

Mini lineaire spoorweggids

Staaf lengte:

Op maat

Lineaire gidstoepassing:

CNC machine, elektrische machine, draaibanken, medische apparatuur

Lengte van Diaspoor:

40250mm/15mm Interval

Type:

Lineaire Motieleibaan

Model:

GEH20SA GEH20CA

Toepassing:

CNC machine, automatisch systeem

Markeren:

draaibanken Lineaire schuifrail

Lineaire schuifrail voor elektrische machine

15 mm Interval lineaire bewegingsrails

Productomschrijving

GEH35SA GEH35CA Lineaire gids Lineaire glijbaan Lineaire beweging

FGewicht vanLineaire geleidingsrails

Gemakkelijk smeren
Uitwisselbaarheid
Vermogen tot zelfopstelling
Hoge stijfheidIk denk dat het wel zo is.
Radiële lineaire leidingen voor zware lading
Gemakkelijk rijdenHoge snelheid en nauwkeurigheid
LOuw wrijving en trillingen
Laag geluid en geen verontreiniging
Een lang leven met hoge snelheid

Model	Combinatiegrootte (mm)			Afmeting van het blok ((mm)													Afmeting van de schuifrail ((mm)							Montage van bouten voor schuifbanen grootte	Basis dynamische vaste belasting	Basis vaste vaste belasting	Toegelaten statisch moment				gewicht
																											De heer KN-m	M.p. kN-m		Mijn kN-m	blokken kg		Slide KG/m
	H	Hallo, wat is er?	N	W	B.	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	w/	Hrs.	D	h	d	P	E	(mm)	C (((kN)	Co (kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
