Plaats van herkomst | China |
Merknaam | ZANE |
Certificering | CE,ISO |
Modelnummer | TRSTYPE |

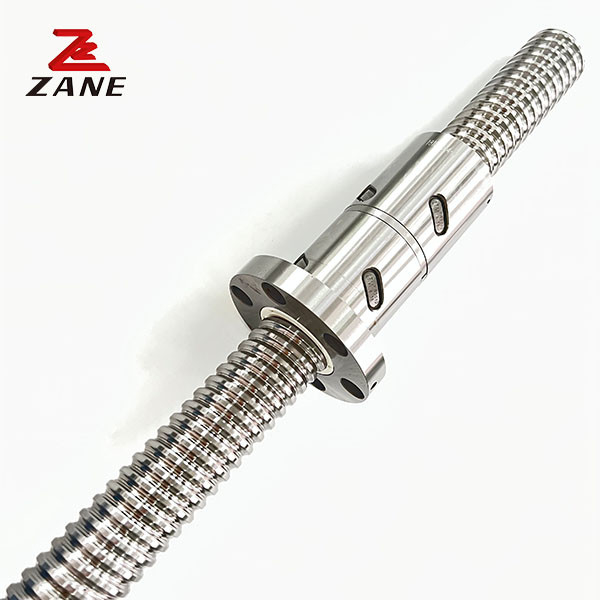

600 mm 50 mm 50 mm 2020 mm 1500 mm 12 mm Ball Stud Screw TRSTYPE
De snelle ontwikkeling van hightech diverse machines en een toegenomen vraag naar nauwkeurigheid en snelheid heeft de ontwikkeling van kogelschroeven in de hele industrie aangedreven.
De technologie van de kogelschroef is onmisbaar als mechanisch middel om de roterende beweging van een besturingsmotor in lineaire beweging om te zetten.
Van precisie- en gewalste kogelschroeven tot superhoge loodkogelschroeven (ontworpen om aan uw behoefte aan hoge snelheid te voldoen).
Model | Buitendeurs | lood | Diameter van een stalen bal | grootte van de moer | Perlenrollen | Dynamische nominale belasting | Statische nominale belasting |
rigide kgf/ μm |
|||||||
d | Ik... | - Ja. | D(g6) | Een | B. | L | Li | N | L2 | Q | n | Ca. | Coa | k | |
0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
01605-T3 | 5 | 3.175 | 32.5 | M26xl.5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
