Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110
  • Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110
Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110

Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer ZHH110
Productdetails
Productnaam:
Halfingesloten glijdende lijst
Materiaal:
Roestvrij staal
Schroeftype:
loodschroef
Motorvermogen:
400W
Buitendiameter van loodschroef:
16
Slag:
100-1000mm
Geschatte motorsnelheid:
3000
Lood van de loodschroef:
5,10,20
Maximumsnelheid:
250,500,1000
Markeren:

Semi Gesloten Glijdende Lijst 200mm

,

SS Elektrische CNC Lineaire Gids

Productomschrijving

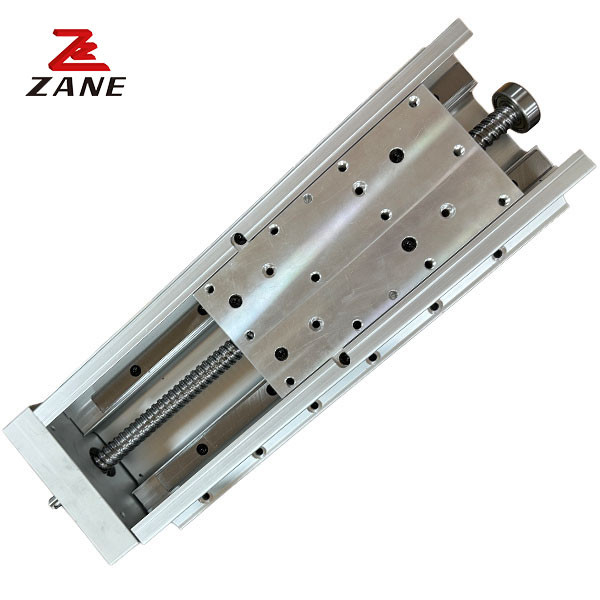

Elektrische CNC lineaire gids halfgesloten schuiftafel 200 mm slag ZHH110



1Beschrijving.



Volledig afgesloten lineaire module met kogelschroef: deze module wordt toegevoegd met een stofdichte structuur van roestvrij staal op basis van een halfgesloten, mooi en royaal ontwerp, gebruikt voor stofdichte gelegenheden,Ondersteunt alle soorten toepassingenKenmerken: hoge stijfheid, hoge precisie, hoge snelheid, hoge belasting, hoge stuwkracht.



2.Specificatie



Motorvermogen 400 W
Herhaaldelijk positioneringsnauwkeurigheid Klasse C ±0,02MM en klasse P ±0,01MM
Buitenste diameter van de loodschroef (a) 16
Lood van de loodschroef (MM) 5 10 20
Maximale snelheid ((MM/SEC) 250 500 1000
Maximale belasting ((KG) niveau 50 43 20
verticaal 18 15 10
Nominale stuwkracht ((N) 1470 735 365
Stroke (MM) 100-1000 (interval 50)
Nominaal motortoerental ((rpm)) 3000

                     Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110 0                                             Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110 1                                            Elektrische CNC Lineaire Gids Semi Gesloten Glijdende Lijst 200mm Slag ZHH110 2

Horizontale installatie Eenheid:MM Wandmontage Eenheid:MMVerticale montage-eenheid:MM

Lood Vervoer (kg) Een B. C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Lood Vervoer (kg) Een B. C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Lood Vervoer (kg) Een C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900
