Lineaire geleidingsmodule
>
|
| Plaats van herkomst | China |
| Merknaam | ZANE |
| Certificering | CE，ISO |
| Modelnummer | ZCH60 |

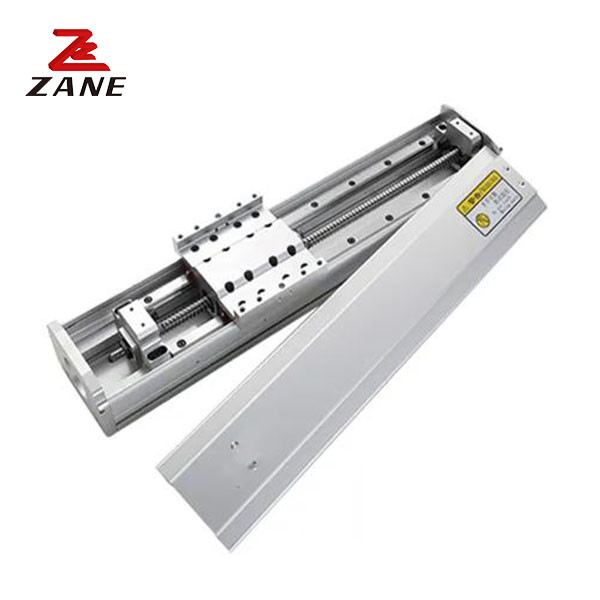

Hoge precisie volledig afgesloten schuiftabelmodule ZCH60 voor 3D-printer
1Beschrijving.
Glijtafel voor lineaire geleidingsmodule: universele toepassing als een enkele as of in combinatie met andere assen uit ons systeemassortiment voor complexe meerassystemen.Nadella's bouwstenen systeem voor lineaire assen biedt alle componenten van de lineaire bewegingstechnologie tot aan de motorinterface: Systemen en telescopische assen met rollenleidingen of met recirculerende kogelleidingen, met riemdrijf, kogelschroefdrijf of rek- en pinnendrijf, geschikt voor rechtstreekse,kruis- of portaalverbindingen of als een eenassig systeem.
2.Specificatie
| Motorvermogen | 100 W | ||
| Herhaaldelijk positioneringsnauwkeurigheid | Klasse C ±0,02MM en klasse P ±0,01MM | ||
| Buitenste diameter van de loodschroef (a) | 12 | ||
| Lood van de loodschroef (MM) | 5 | 10 | |
| Maximale snelheid ((MM/SEC) | 250 | 500 | |
| Maximale belasting ((KG) | niveau | 30 | 15 |
| verticaal | 10 | 5 | |
| Nominale stuwkracht ((N) | 360 | 180 | |
| Stroke (MM) | 100-800 (interval 50) | ||
| Nominaal motortoerental ((rpm)) | 3000 | ||
Horizontale installatie
| Lood | Vervoer (kg) | Een | B. | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Wandmontage
| Lood | Vervoer (kg) | Een | B. | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Verticale bevestiging
| Lood | Vervoer (kg) | Een | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Dubbele glijstoel Dubbele glijstoel Glijstoelverlenging Glijstoel omgekeerde gelijktijdige beweging
3Ons bedrijf.
Jiangsu Zane Machinery Technology Co., Ltd. is een hightech mechanische transmissieproducten van hightech-ondernemingen.Het bedrijf heeft 4 vestigingen die respectievelijk verschillende soorten mechanische transmissieproducten onderzoeken en marketingprojecten beheren.Het heeft bijna 50 onafhankelijke intellectuele eigendomsrechten. Is Taiwan YYC rack level agents, is Taiwan Heqing (HAWKKING) lineaire gids rail, bal schroef,Ball schroef steun stoel,pioniers op het gebied van onderzoek en ontwikkeling van lineaire geleidingsmodulesZANE module door de meerderheid van de klanten liefhebben en vertrouwen. "Het weten van vriendelijkheid en dankbaar zijn vocht iemands leven" is de eeuwige bron van groei voor Zayn mensen.
