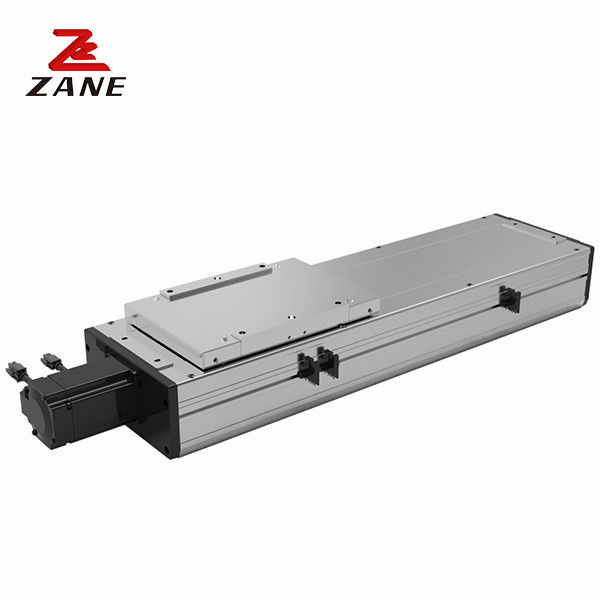

De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135
  • De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135
De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135

De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135

Plaats van herkomst China
Merknaam ZANE
Certificering CE，ISO
Modelnummer ZHB135
Productdetails
Productnaam:
Lineaire Motiegids
Materiaal:
Roestvrij staal
Schroeftype:
Schroef.
Motorvermogen:
400W
Impuls per overdracht:
90
Maximumlading:
38
Maximumsnelheid:
4500
Slag:
100-3500
Geschatte motorsnelheid:
3000 t/min
Markeren:

Lineaire Actuator Spoorgids

,

Stepper leidde Aandrijvings Lineaire Module

,

Schroef Lineaire Actuator Spoorgids

Productomschrijving

Lineaire actuator spoorleiding geleide aandrijving lineaire module met stapper ZHB135



1Beschrijving.



De lineaire geleidingsmodule is een belangrijk hardware-apparaat dat industriële automatiseringsmachines samenstelt, dat de nauwkeurigheid en snelheid van bewegende onderdelen van mechanische apparatuur nauwkeurig kan regelen.
De lineaire geleidingsmodule heeft een hoge hardheid, een compacte en stevige structuur, slijtvast vermogen, is niet gemakkelijk te vervormen tijdens de verwerking, heeft een goede lineariteit en parallelisme.

Toepassingen:De lineaire modules met verbeterd geïntegreerd spoorontwerp, verbeterde stijfheid, rechte vorm en vlakheid resulteren in hogere prestaties in deze toepassingen.Dit betekent dat GTH zich kan onderscheiden in hogere precisie toepassingenHet verbeterde ontwerp is bovendien eenvoudig te installeren en onderhouden.



2.Specificatie



Motorvermogen 400 W
Momentum per overdracht ((MM) 90
Herhaaldelijk positioneringsnauwkeurigheid Klasse C ± 0,04 mm
Maximale belasting ((KG) 38
Maximale snelheid ((MM/SEC) 4500
Stroke (MM) 100-3500 (interval 50)
Maximale belasting 5M
Nominaal motortoerental ((rpm)) 3000



    De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135 0                      De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135 1

Horizontale installatie Eenheid:MM Wandmontage Eenheid:MM

Lood Een B. C
10 2700 1700 1050
20 2100 850 650
25 1700 600 500
Lood Een B. C
10 1070 1200 2000
20 600 560 1500
25 410 350 1150



De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135 2            De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135 3     De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135 4      De lineaire Actuator Spoorgids leidde Aandrijvings Lineaire Module met Stepper ZHB135 5

DoppelslijpstoelDoppelslijpstoel            Verlenging van de glijstoel Glijstoel achteruit gelijktijdige beweging


























Markeringen:

ISO lineaire geleidingsmodule,

Cutting Edge lineaire geleidingsmodule,

Robotarm lineaire geleidingsmodule
