lineaire leibanen
>
|
| Place of Origin | China |
| Merknaam | ZANE |
| Certificering | CE,ISO |
| Model Number | GMH9CA |
Lineaire geleidingen zijn een superieure lineaire bewegingslagersysteem en een lineair glijdend geleidingssysteem, ontworpen voor toepassingen met hoge snelheid en een laag geluidsniveau.Het systeem heeft een breed werktemperatuurbereik en is verkrijgbaar in zowel vierkante als flenstrijke montage-typen.Het lineaire bewegingssysteem is gemaakt van duurzaam roestvrij staal en is zeer betrouwbaar en zorgt voor een soepele, efficiënte en precieze lineaire beweging.en zijn geschikt voor gebruik in een verscheidenheid van industriëleDe lineaire leidingen bieden een hoge mate van nauwkeurigheid en herhaalbaarheid, waardoor ze een uitstekende keuze zijn voor toepassingen die nauwkeurigheid vereisen.Met een breed scala aan maten en configuraties, zijn de lineaire leidingen een ideale keuze voor alle lineaire bewegingstoepassingen.
| Model | Combinatiegrootte (mm) | Afmeting van het blok ((mm) | Afmeting van de schuifrail ((mm) | Nominale dynamische belasting | Nominale statische belasting |
Toegelaten statisch moment Kgf*M
(kgf • m) |
Afmetingen van de schuifbalk (mm) |
||||||||||||||||
| H | Het | N | W | B. | Bv. | c. | L1 | L | MxL | Wr | Hrs. | D | h | d | P | E | C ((kgf) | C ((kgf) | De heer | M.p. | Mijn... | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml. 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||

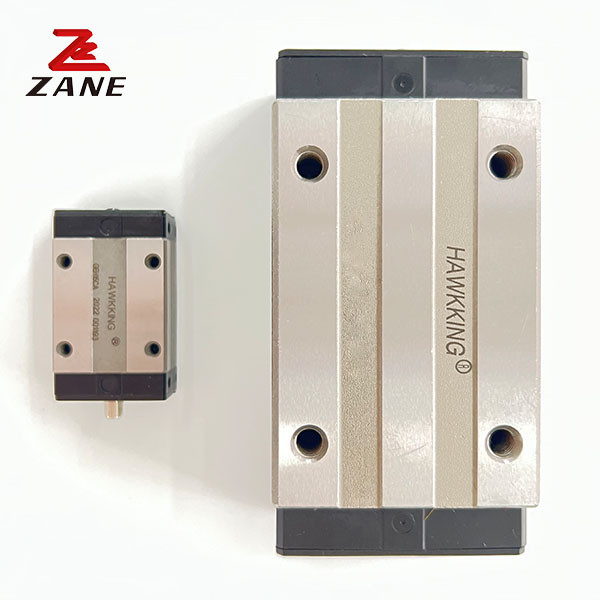

ZANE's GMH9CA Linear Guideways zijn hoogwaardige lineaire bewegingscomponenten die lineaire bewegingsoplossingen bieden voor een breed scala aan toepassingen.laag onderhoud en duurzaam GMH9CA lineaire geleidingen bieden superieure prestatiesDe lineaire geleidingen bieden een betrouwbare, soepele en nauwkeurige lineaire beweging en worden veel gebruikt in lineaire automatiseringssystemen.CNC-gereedschapsmachines en andere industrieënDeze systemen kunnen ook worden gebruikt in combinatie met andere lineaire bewegingscomponenten, zoals lineaire schuifleidingen, lineaire bewegingscomponenten en lineaire bewegingscomponentsystemen, voor een hoge precisie, geringe geluidsdruk en een hoog vermogen om de bewegingscomponenten van de bewegingscomponenten te controleren.hoog efficiënt en onderhoudsarme werking.
