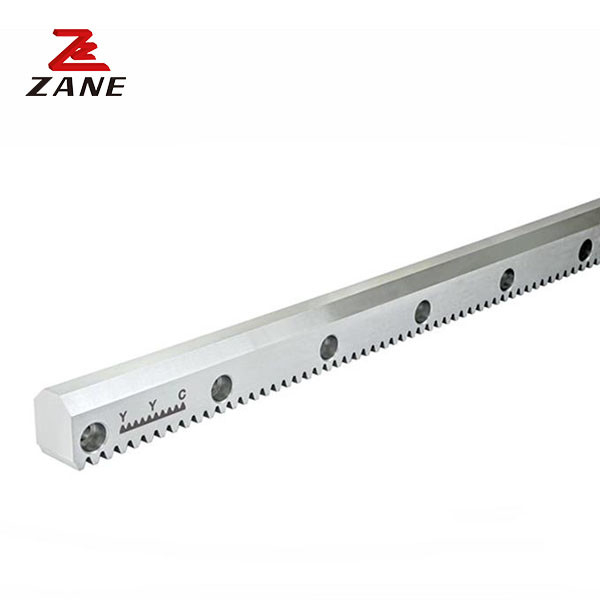

Het Rek van DIN 5 YYC en Pignonmechanisme voor Industriële Automatisering M3
  • Het Rek van DIN 5 YYC en Pignonmechanisme voor Industriële Automatisering M3
Het Rek van DIN 5 YYC en Pignonmechanisme voor Industriële Automatisering M3

Het Rek van DIN 5 YYC en Pignonmechanisme voor Industriële Automatisering M3

Plaats van herkomst CHINA
Merknaam YYC
Certificering CE,ISO
Modelnummer CHTGH03005
Productdetails
Productnaam:
Het Rek en de Pignon van YYC
Modelnummer:
CHTGH03005
Module:
3
Aantal Tanden:
50
Materiaal:
S50C
Gewicht (kg):
3
Hardheid:
HRC 50-55°
Verwerking:
Precisieafgietsel
Toepasselijke sectoren:
Energie en mijnbouw
Markeren:

Het Rek en de Pignon van DIN 5 YYC

,

YYC-Rek en Pignonmechanisme

,

Het Rek en de Pignon van automatiseringsm3

Productomschrijving

YYC DIN 5 Kwaliteit Rack-and-Pinion-mechanisme voor industriële automatisering M3

Productbeschrijving:

YYC Rack and Pinion is een hoogwaardige rack-and-pinion-versnelling die duurzaamheid en functionaliteit combineert.Onze Rack-and-Pinion-Unit is vervaardigd in overeenstemming met de DIN 5 normen en is gemaakt van hoogwaardige materialenHet product is ontworpen om optimale nauwkeurigheid en prestaties te garanderen.YYC Rack and Pinion is ontworpen voor maximale efficiëntie en betrouwbaarheid, waardoor het een ideale keuze is voor een verscheidenheid aan industriële en productie-toepassingen.



Technische parameters:

Het Rek van DIN 5 YYC en Pignonmechanisme voor Industriële Automatisering M3 0



Code



Module

 L L2 Aantal tanden B. A0 Al D 1 Aantal gaten Een Dl 0D E D1 I1 d2 f

Fta

kN

 KG
De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde voorschriften zijn van toepassing. 1.5 500.00 6.70 100 19 19 17.5 62.5 125 4 8 7 11 7 31.7 436.60 5.7 1.5 4.84 1.3
De in punt 3.4.1 vermelde gegevens moeten worden gebruikt. 1.5 1000.00 6.70 200 19 19 17.5 62.5 125 8 8 7 11 7 31.7 936.60 5.7 1.5 4.84 2.6
De in bijlage I vermelde gegevens moeten worden verzameld. 2 500.00 8.50 75 24 24 22.0 62.5 125 4 8 7 11 7 31.7 436.60 5.7 2 8.15 2.1
De in punt 6.2.2.4 vermelde parameters worden in de tabel beschreven. 2 1000.00 8.50 150 24 24 22.0 62.5 125 8 8 7 11 7 31.7 936.60 5.7 2 8.15 4.1
De in bijlage I vermelde voorschriften gelden ook voor de ondertekening van de certificaten. 2.5 500.00 8.50 60 24 24 21.5 62.5 125 4 9 7 11 7 31.7 436.60 5.7 2 10.19 2.1
De in punt 3.4.2 bedoelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. 2.5 1000.00 8.50 120 24 24 21.5 62.5 125 8 9 7 11 7 31.7 936.60 5.7 2 10.19 4.1
De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde voorschriften zijn van toepassing. 3 500.00 10.30 50 29 29 26.0 62.5 125 4 9 10 15 9 35 430.00 7.7 2 14.77 3.0
De in punt 6.2.3.4 vermelde gegevens moeten worden gebruikt. 3 1000.00 10.30 100 29 29 26.0 62.5 125 8 9 10 15 9 35 930.00 7.7 2 14.77 6.0
De in punt 3.4.1 bedoelde voorschriften zijn van toepassing op: 4 506.67 13.80 38 39 39 35.0 62.5 125 4 12 10 15 9 33.3 433.00 7.7 2 26.49 5.5
De in punt 3.4.1 bedoelde voorschriften gelden ook voor de in punt 3.4.2 bedoelde voertuigen. 4 1000.00 13.80 75 39 39 35.0 62.5 125 8 12 10 15 9 33.3 933.40 7.7 2 26.49 10.8
De in punt 3.4.1 bedoelde voorschriften zijn van toepassing op: 5 500.00 17.40 30 49 39 34.0 62.5 125 4 12 14 20 13 37.5 425.00 11.7 3 41.60 6.8
De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. 5 1000.00 17.40 60 49 39 34.0 62.5 125 8 12 14 20 13 37.5 925.00 11.7 3 41.60 13.6
De in punt 6.2.2.4 bedoelde vergunningen zijn van toepassing op: 6 500.00 20.90 25 59 49 43.0 62.5 125 4 16 18 26 17 37.5 425.00 15.7 3 60.11 10.3
De in punt 6.2.4.1 bedoelde vergunningen zijn van toepassing op: 6 1000.00 20.90 50 59 49 43.0 62.5 125 8 16 18 26 17 37.5 925.00 15.7 3 60.11 20.5
De in de bijlage bij Verordening (EG) nr. 443/2009 bedoelde vergunningen zijn van toepassing op: 8 480.00 28.00 18 79 79 71.0 60.0 120 4 25 22 33 21 120 240.00 19.7 4 107.31 21.3
De in punt 6.2.4.1 bedoelde voorschriften gelden ook voor de in punt 6.2.4.2 bedoelde voertuigen. 8 960.00 28.00 36 79 79 71.0 60.0 120 8 25 22 33 21 120 720.00 19.7 4 107.31 42.6

Toepassingsscenario's:

1.Machinewerktuig: het originele YYC-rack en -pinion kan worden gebruikt voor verschillende transmissie-systemen op machinewerktuigen, zoals freesmachines, boormachines, draaiburken enzovoort.Het kan hoge precisie en hoge betrouwbaarheid transmissie prestaties te bieden.



2.Automatiseringsapparatuur: Het originele YYC-rack en -pinion kunnen worden gebruikt in het transmissie-systeem van verschillende automatiseringsapparatuur, zoals robots, geautomatiseerde productielijnen, enz.Het kan hoge precisie en hoge efficiëntie beweging controle te bieden.



3.Printmachines: het originele YYC-rack en -pinion kunnen worden gebruikt in het transmissiesysteem van drukmachines, zoals drukwielen, transmissietoestellen, enz.Het kan een stabiele en nauwkeurige transmissie prestaties.



4.Textielmachines: het originele YYC-rack en -pinion kan worden gebruikt in het transmissiesysteem van textielmachines, zoals weefgetouwen, spinnerijen, enz.Het kan hoge precisie en hoge efficiëntie beweging controle te bieden.



5Verpakkingsmachines: het originele YYC-rack en -pinion kunnen worden gebruikt in het transmissiesysteem van verpakkingsmachines, zoals verzegelmachines, etiketteringsmachines, enz.Het kan een stabiele en nauwkeurige transmissie prestaties.
