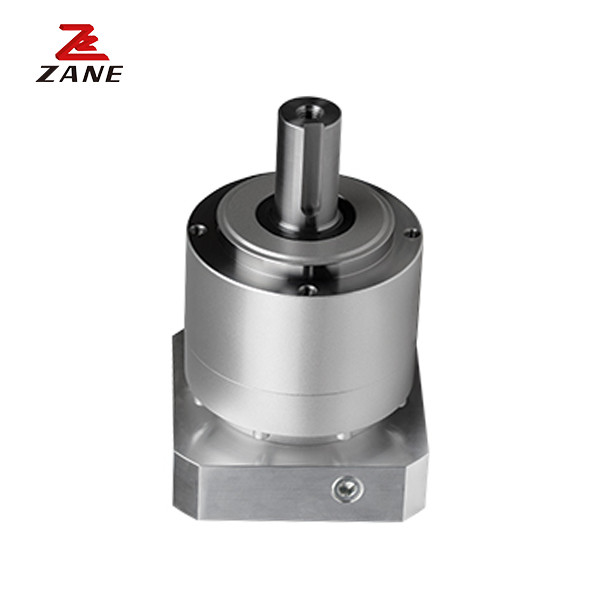

Shimpo snelheidsreducer VBR VRL VRT VRSF Series Planetaire versnellingsbak
  • Shimpo snelheidsreducer VBR VRL VRT VRSF Series Planetaire versnellingsbak
Shimpo snelheidsreducer VBR VRL VRT VRSF Series Planetaire versnellingsbak

Shimpo snelheidsreducer VBR VRL VRT VRSF Series Planetaire versnellingsbak

Plaats van herkomst Japan
Merknaam Nidec
Certificering CE,ISO
Modelnummer VRL
Productdetails
Naam van het product:
De Versnellingsbak van Nidecshimpo
Vervaardiging:
Nidec Shimpo
Productreeks:
VRL-reeks
Modelnummer:
VRT090
Gewicht:
4kg
Maximumkoppel:
80N.m/125N.m
Maximum aslading:
2200N
types:
Planetarisch Reductiemiddel
Toepassing:
Automatiseringsindustrie
Markeren:

VRT Planetary Gearbox

,

VBR Planetary Gearbox

,

VRL Planetaire versnellingsbak

Productomschrijving

Productbeschrijving:

Het VRL 90-frame is een compacte en kosteneffectieve hoge precisieversnellingsbak, ideaal voor servomotortoepassingen zoals poorten, spuitgietmachines, pick-and-place-automatisering en lineaire glijbanen.Deze inline versnellingshoofd heeft standaard montage afmetingen en draad-in montage stijl.



Een waardevol alternatief voor toepassingen die een hoge positiegewogenheid en dynamische prestaties vereisen.het gemakkelijker op verschillende apparatuur te monterenDit product is ideaal geschikt voor verschillende toepassingen op het gebied van riemaandrijving en actuatoren in de verpakkings- en assemblagecel-automatiseringsmarkten.



Technische parameters:



Frame
grootte

Stage

Verhouding
Nominale
uitgangsmoment
Maximaal
uitgangsmoment
Noodsituatie
stopkoppel
Nominale
Invoer snelheid
Maximaal
Input snelheid
Toegestaan
radiële belasting
Toegestaan
axiale belasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
090B
Alleenstaande		 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600

Dubbel.		 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Frame
grootte
Stage

Verhouding
Maximaal
- Ja.DagIk laden.
Maximaal
axiale belasting
Gewicht
Wacht even.
van traagheid
(≤φ8)
Wacht even.
van traagheid
(≤φ14)
Wacht even.
van traagheid
(≤ φ19)
Wacht even.
oftraagheid
(≤φ28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
090B 1段
Alleenstaande		 3 2400 2200 3.5 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 一 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 一 0.29 0.75 2.8
2段
Dubbel.		 15 2400 2200 4 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74 一
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73 一
30 2400 2200 0.10 0.25 0.70 一
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70 一
45 2400 2200 0.12 0.27 0.71 一
50 2400 2200 0.098 0.25 0.69 一
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 一
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 一



Shimpo snelheidsreducer VBR VRL VRT VRSF Series Planetaire versnellingsbak 0Shimpo snelheidsreducer VBR VRL VRT VRSF Series Planetaire versnellingsbak 1

GESCHIEDENIS:

Rustige werking: Helicale tandwielen dragen bij aan de vermindering van trillingen en geluid.


Hoge nauwkeurigheid: de standaard terugslag is 5 boogminuten, ideaal voor nauwkeurige controle.


Hoge stijfheid en koppel: Hoge stijfheid en hoog koppel werden bereikt door niet in een kooi geplaatste naaldrollagers.


Adapter Bushing Connection: kan worden aangesloten op elke motor over de hele wereld.


Geen vetlekken: Perfecte oplossing met een vet met een hoge viscositeit.


Onderhoudsvrij: het vet hoeft gedurende de levensduur van de eenheid niet te worden vervangen.


Kan in elke positie worden bevestigd.

Markeringen:

lineaire glijrail voor snijmachine,

ISO glijdende geleiderail,

draaibanken cnc lineaire geleiderail;
