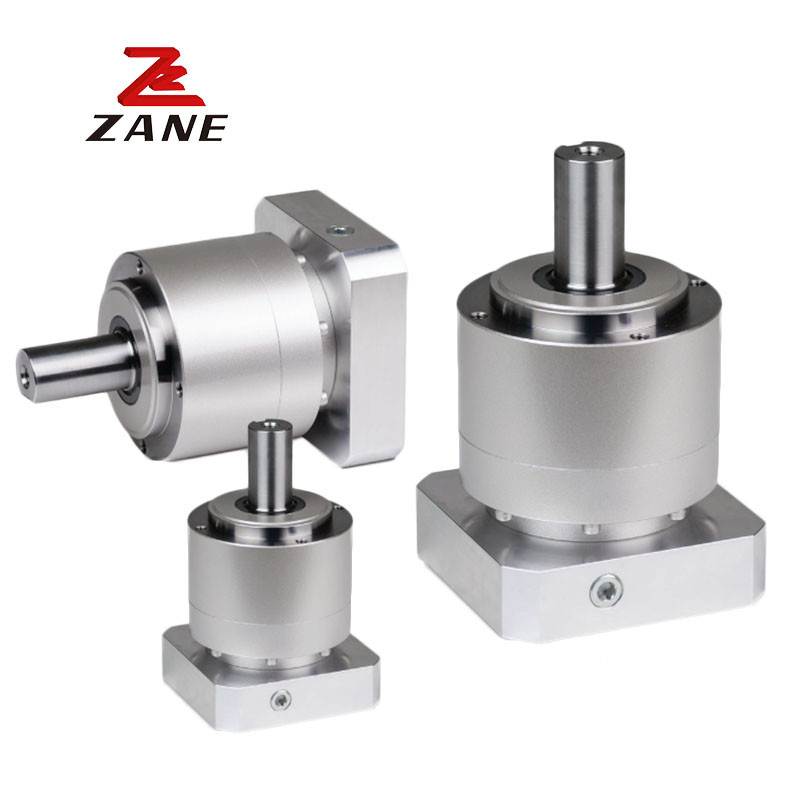

High Precision Shimpo Gearbox Surface Gearbox Planetary Gear Reducer VRL-serie
  • High Precision Shimpo Gearbox Surface Gearbox Planetary Gear Reducer VRL-serie
High Precision Shimpo Gearbox Surface Gearbox Planetary Gear Reducer VRL-serie

High Precision Shimpo Gearbox Surface Gearbox Planetary Gear Reducer VRL-serie

Plaats van herkomst Japan
Merknaam Nidec
Certificering CE,ISO
Modelnummer VRL
Productdetails
Productnaam:
De Versnellingsbak van Nidecshimpo
Vervaardiging:
Nidec Shimpo
Productreeks:
VRL-reeks
Modelnummer:
VRT155
Gewicht:
12 kg
Type tandwieltje:
Helicaal planetair
Maximaal versnellingsverhouding:
35:1
Montage:
Motormontage kit
Invoer van de reducer:
Koppeling, buizen
Markeren:

Planetary Gear Shimpo versnellingsbak

,

High Precision Shimpo versnellingsbak

,

Versnellingsbak van de VRL-serie Shimpo

Productomschrijving

Productbeschrijving:

SHIMPO zet zich voort met de ontwikkeling van hoge-precisie versnellingstechnologie die voldoet aan de veranderende behoeften van onze klanten. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Able servo planetary gear reducer de able gear reducer is de perfecte oplossing voor servomotor toepassingen zoals verpakkingsmachines, poorten, spuitgietmachines, pick and place,en lineaire glijbanenAls u vragen heeft of aanvullende informatie nodig heeft over een van de producten die in deze persberichten worden genoemd, aarzel dan niet om contact met ons op te nemen.



Technische parameters:


Frame
grootte

Stage
Verhouding
Nominaal
uitgangsmoment
Maximaal
uitgangsmoment
Noodsituatie
sbovenstekoppel
Nominale
Inputtsnelheid
Maximaal
Invoer snelheid
Perm- IkTted
radiële belasting
Toegestaan
axiale belasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Alleenstaande		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Dubbel.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Frame
grootte

Stage

Verhouding
Maximaal
radDeIk...Ik...oad
Maximaal
axiaIk...belastingen
Gewicht
Wacht even.
van traagheid
(≤ φ19)
Wacht even.
van traagheid
(≤φ28)
Wacht even.
van traagheid
(≤φ38)
Wacht even.
van traagheid
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Alleenstaande		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Dubbel.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



High Precision Shimpo Gearbox Surface Gearbox Planetary Gear Reducer VRL-serie 0High Precision Shimpo Gearbox Surface Gearbox Planetary Gear Reducer VRL-serie 1



Hoogtepunten:

  • De all-rounder voor middelgrote tot high-end motion control toepassingen
  •
  • Het breedste scala aan op de markt verkrijgbare framegroottes en -verhoudingen
  •
  • Best-In-Class-backreactie (≤5 boogmin)
  •
  • Een breed scala aan bevestigingsadapters biedt een eenvoudige, precieze bevestiging aan elke motor
  •
  • Onderhoudsvrije oplossing die levenslang gesmeerd wordt
  •
  • Hoogwaardig vet maakt flexibele montage in elke richting mogelijk
  •
  • Industriestandaardmontageafmetingen



Markeringen:

lineaire glijrail voor snijmachine,

ISO glijdende geleiderail,

draaibanken cnc lineaire geleiderail;
