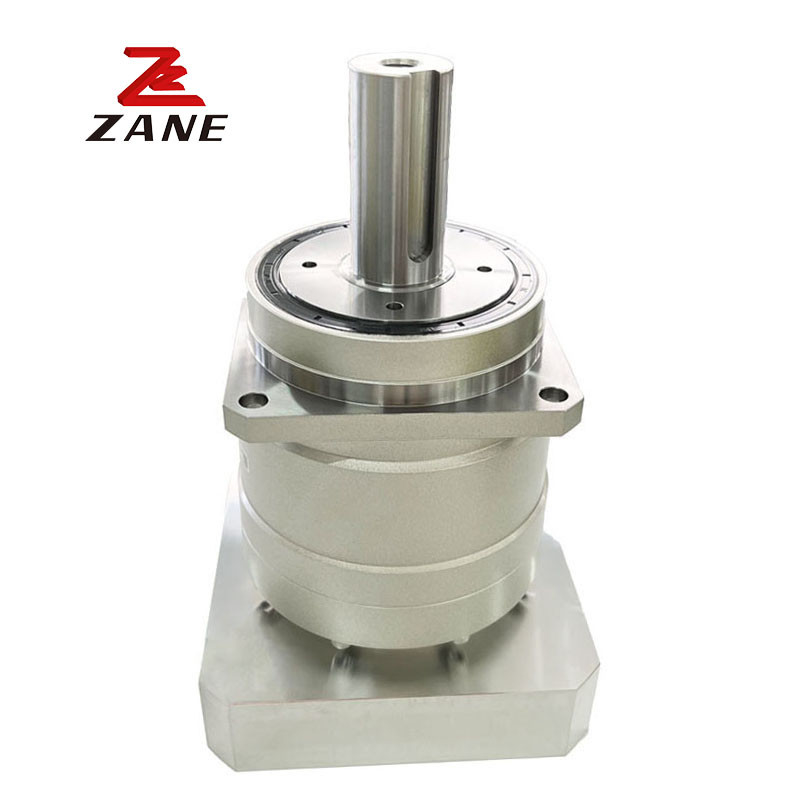

De Versnellingsbak van Nidecshimpo
>
|
| Plaats van herkomst | Japan |
| Merknaam | Nidec |
| Certificering | CE,ISO |
| Modelnummer | VRS |
Compact en nauwkeurig, is het VRS de ideale oplossing voor veeleisende eisen inzake positioneringsnauwkeurigheid en snelheid.toepassingen voor continu gebruik waarbij warmtevermindering van cruciaal belang isDe VRS is uitgerust met twee rijen robuuste conische rollenlagers en draait soepel en rustig, zelfs bij de zwaarste dynamische en statische krachten.
De VRS is verkrijgbaar met een verminderde terugslag, minder dan 2 boogmin, om dynamische werktuigmachines en robottoepassingen gemakkelijk te hanteren.Dit product is een uitstekende partner voor servomotormodellen met een hogere capaciteit.
|
Frame Grootte |
Stage | Verhouding |
Nominale Uitgangsmoment |
Maximaal Uitgangsmoment |
Noodstopkoppel |
Nominale Invoer snelheid |
Maximaal Invoer snelheid |
Toegestaan Radiële belasting |
Toegestaan Asbelasting |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 075B | 1 Alleenstaand | 3 | 50 | 80 | 200 | 3000 | 6000 | 2300 | 3400 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 2500 | 3700 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 2700 | 3900 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 2800 | 3900 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 3000 | 3900 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 3100 | 3900 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 3200 | 3900 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 3300 | 3900 | ||
| 2 Dubbel | 15 | 50 | 80 | 200 | 3000 | 6000 | 3700 | 3900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 3800 | 3900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 4000 | 3900 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 |
|
Frame Grootte |
Stage | Verhouding |
Maximaal Radiële belasting |
Maximaal Asbelasting |
Gewicht |
Wacht even. met een gewicht van niet meer dan 50 kg |
Wacht even. met een traagheid ≤ 14 |
Wacht even. met een gewicht van niet meer dan 50 kg |
Wacht even. met een traagheid ≤ 28 |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 075B |
1 Alleenstaande |
3 | 4300 | 3900 | 3.4 | - | 0.67 | 1.1 | 3.1 |
| 4 | 4300 | 3900 | - | 0.47 | 0.93 | 2.9 | |||
| 5 | 4300 | 3900 | - | 0.38 | 0.85 | 2.9 | |||
| 6 | 4300 | 3900 | - | 0.34 | 0.81 | 2.8 | |||
| 7 | 4300 | 3900 | - | 0.31 | 0.78 | 2.8 | |||
| 8 | 4300 | 3900 | - | 0.30 | 0.76 | 2.8 | |||
| 9 | 4300 | 3900 | - | 0.29 | 0.75 | 2.8 | |||
| 10 | 4300 | 3900 | - | 0.29 | 0.75 | 2.8 | |||
|
2 Dubbel. |
15 | 4300 | 3900 | 3.8 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 4300 | 3900 | 0.14 | 0.30 | 0.73 | - | |||
| 20 | 4300 | 3900 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 4300 | 3900 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 4300 | 3900 | 0014 | 0.29 | 0.73 | - | |||
| 30 | 4300 | 3900 | 0.099 | 0.25 | 0.70 | - | |||
| 35 | 4300 | 3900 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | ||||
| 45 | 4300 | 3900 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 4300 | 3900 | 0.098 | 0.25 | 0.71 | - | |||
| 70 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - |
Housingcoatings en oppervlakteafwerkingen: FDA White
Epoxy, staal.
Ingangbescherming: IP65 Bescherming met speciale inlaatdichtingen, uitgangsdichtingen en afdichtingsmiddelen
Materiaal van de uitgangsas: roestvrij staal, met inbegrip van bevestigingsmiddelen
Grijp voor levensmiddelen: NSF H1-gecertificeerd
