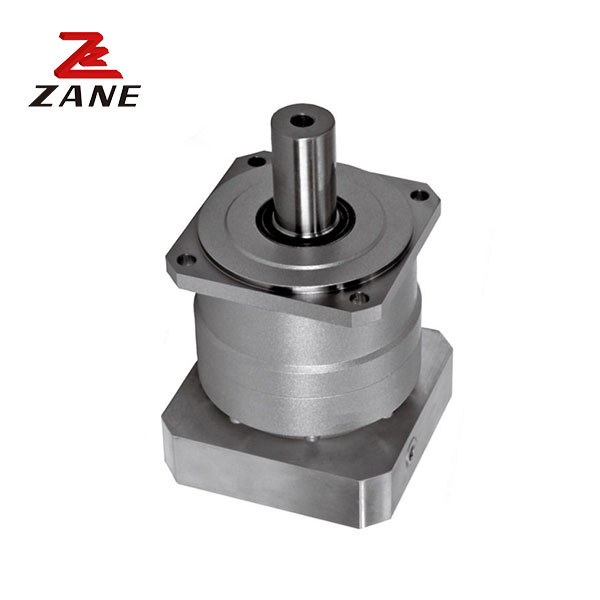

Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB
  • Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB
Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB

Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB

Plaats van herkomst Japan
Merknaam Nidec Shimpo
Certificering CE，ISO
Modelnummer VRB
Productdetails
Merknaam:
Shimpo
Toepassingsgebied:
Industriële automatisering
Modelnummer:
VRB-090C-7-K3-28HB22
flenzen:
090C
Flensgrootte:
28HB22
Toesteltype:
Verminder van spiraalvormige tandwielen
Lay-outvorm:
Coaxiaal type
Aanpassing van de verwerking:
Aanpassing zonder bewerking
Steekproef of voorraad:
Voorraad
Markeren:

VRB Planetary Helical Gear

,

Nidec versnellingsbak Planetary Helical Gear

,

Planetaire helixversnelling met hoge precisie

Productomschrijving

NidecVersnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB



1- Hoge precisie: achterruimte minder dan 3 minuten (0,05°), positionering, kan de prestaties van de servomotor volledig verbeteren.


2Stilte: het gebruik van een spiraalvormig apparaat om een soepele en stille werking te bereiken.


3. Hoge stijfheid en hoog koppel: het gebruik van integrale kogellagers verbetert de stijfheid en het koppel aanzienlijk.


4. Flanken, schachthoes: kan op elke motor ter wereld worden geïnstalleerd.


5Hoog laadvermogen: het hoofdlager gebruikt conische naaldrollagers om een hoog laadvermogen te bereiken.


6Uitgangsas, aansluiting: vereenvoudigt de aansluiting met de apparatuur en kan worden geïnstalleerd op elke motor ter wereld.


7Geen vetlekken: het gebruik van hoge viscositeit, niet gemakkelijk om vet te scheiden, voorkomt effectief vetlekken.


8. Hoge bescherming: het beschermingsniveau IP65 is aangenomen, dat in elke harde omgeving kan worden gebruikt.


9.Lange levensduur en eenvoudig onderhoud: het is niet nodig om het vet binnen de levensduur van het product van 20.000 uur te vervangen, en het gebruik is meer zorgwekkend.



Frame

grootte

 Stage Verhouding Nominaal uitgangsmoment Maximaal uitgangsmoment Noodstopkoppel Nominaal inlaatvermogen Maximale invoer snelheid Toegestaanradiële belasting Toegestane axiale belasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Alleenstaande

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Dubbel. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Frame

grootte



Stage



Verhouding

 Maximale radiale belasting



Maximaal

axiale belasting



Gewicht

 Inertiemoment (φ8) Inertiemoment (φ14)



Moment van traagheid (φ19)

 Inertiemoment (φ28))
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Alleenstaande

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Dubbel.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB 0

Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB 1

Nidec versnellingsbak Hoogprecisie Planetary Helical Gear Stepper Servo Motor Reducer VRB 2
