Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo
  • Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo
Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo

Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo

Plaats van herkomst Japan
Merknaam Nidec
Certificering CE,ISO
Modelnummer VRS
Productdetails
Productnaam:
De Versnellingsbak van Nidecshimpo
Vervaardiging:
Nidec Shimpo
Productreeks:
VRS-Reeks
Gewicht (kg):
3-5KG
Kadergrootte:
100
Verstel van de tandwielen:
Planetair
Nominale inputsnelheid:
3000
Maximuminputsnelheid:
6000
Toepassing:
Robotachtig, Automatiseringsmateriaal, CNC Machine
Markeren:

De robotachtige Versnellingsbak van Nidec Shimpo

,

Planetarische de Tandwieloverbrengingsregeling van Nidecshimpo

,

De Versnellingsbak van Max Radial Load 3000N

Productomschrijving

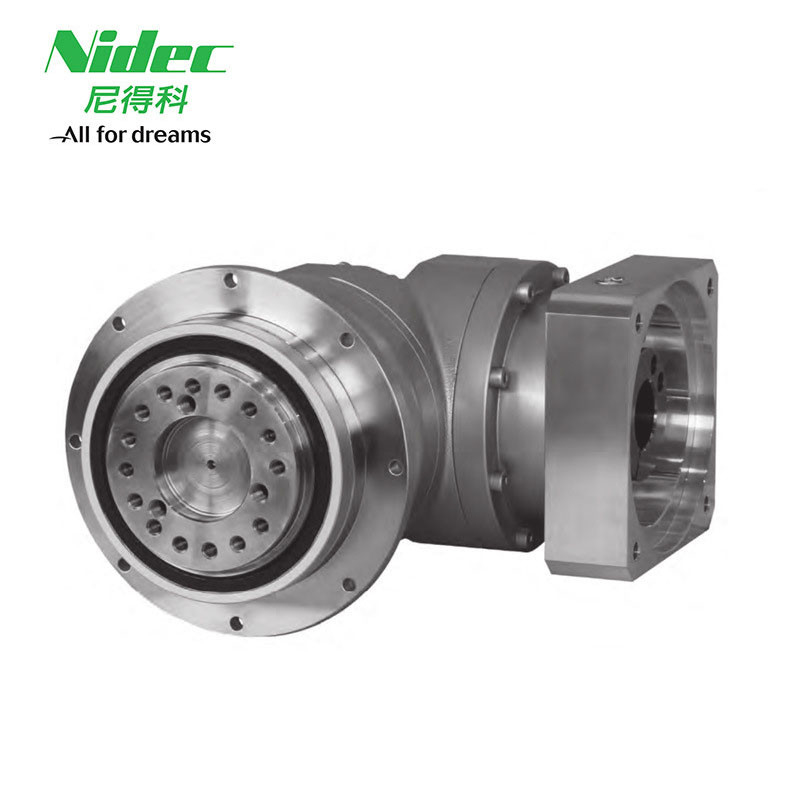

Nidec Shimpo versnellingsbak Planetary Gearing Arrangement Max Radial Load 3000N

Productbeschrijving:

Nidec Shimpo Gearbox biedt industriële versnellingsbak oplossingen met hoge prestaties en hoge kwaliteit.met een vermogen van meer dan 50 WDe versnellingsbak van Nidec Shimpo is betrouwbaar, langdurig en is zeer goed in staat om te worden gebruikt voor het verplaatsen van machines.en kan worden aangepast aan alle toepassingsvereistenHet is een uitstekende keuze voor degenen die een betrouwbare, hoogwaardige versnellingsbak nodig hebben.De Nidec Shimpo versnellingsbak is de perfecte oplossing voor uw industriële versnellingsbakbehoeften.



Technische parameters:

Frame

Grootte

 Stage Verhouding

Nominale

Uitgangsmoment

Maximaal

Uitgangsmoment

 Noodstopkoppel

Nominale

Invoer snelheid

Maximaal

Invoer snelheid

Toegestaan

Radiële belasting

Toegestaan

Asbelasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
100B 1 Alleenstaand 3 120 225 500 3000 6000 3400 4800
4 120 330 625 3000 6000 3700 5200
5 180 330 625 3000 6000 4000 5600
6 180 330 625 3000 6000 4200 5900
7 180 330 625 3000 6000 4400 6100
8 180 330 625 3000 6000 4600 6300
9 120 225 500 3000 6000 4800 6300
10 120 225 500 3000 6000 4900 6300
2 Dubbel 15 120 225 500 3000 6000 5600 6300
16 180 330 625 3000 6000 5700 6300
20 180 330 625 3000 6000 6100 6300
25 180 330 625 3000 6000 6500 6300
28 180 330 625 3000 6000 6700 6300
30 120 225 500 3000 6000 6900 6300
35 180 330 625 3000 6000 7000 6300
40 180 330 625 3000 6000 7000 6300
45 120 225 500 3000 6000 7000 6300
50 180 330 625 3000 6000 7000 6300
60 180 330 625 3000 6000 7000 6300
70 180 330 625 3000 6000 7000 6300
80 180 330 625 3000 6000 7000 6300
90 120 225 500 3000 6000 7000 6300
100 120 225 500 3000 6000 7000 6300



Frame

Grootte

 Stage Verhouding

Maximaal

Radiële belasting

Maximaal

Asbelasting

 Gewicht

Wacht even.

met een traagheid ≤ 14

Wacht even.

met een gewicht van niet meer dan 50 kg

Wacht even.

met een traagheid ≤ 28

Wacht even.

met een traagheid ≤ 38
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
100B

1

Alleenstaande

 3 7000 6300 8.1 - 3.2 5.2 13
4 7000 6300 - 2.0 4.0 12
5 7000 6300 - 1.5 3.6 11
6 7000 6300 - 1.3 3.3 11
7 7000 6300 - 1.1 3.1 11
8 7000 6300 - 1.0 3.0 11
9 7000 6300 - 0.96 3.0 11
10 7000 6300 - 0.93 3.0 11

2

Dubbel.

 15 7000 6300 8.8 0.42 0.86 2.8 -
16 7000 6300 0.48 0.91 2.9 -
20 7000 6300 0.40 0.83 2.8 -
25 7000 6300 0.38 0.82 2.8 -
28 7000 6300 0.44 0.87 2.8 -
30 7000 6300 0.29 0.74 2.7 -
35 7000 6300 0.37 0.81 2.7 -
40 7000 6300 0.28 0.73 2.7 -
45 7000 6300 0.37 0.80 2.7 -
50 7000 6300 0.28 0.73 2.7 -
60 7000 6300 0.28 0.73 2.7 -
70 7000 6300 0.28 0.73 2.7 -
80 7000 6300 0.28 0.73 2.7 -
90 7000 6300 0.27 0.73 2.7 -
100 7000 6300 0.27 0.73 2.7 -



Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo 0Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo 1Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo 2Regeling van de de Versnellingsbak de Planetarische Tandwieloverbrenging van Max Radial Load 3000N Nidec Shimpo 3



Vrije toepassing:

Grote precisie planetary gear reducer wordt veel gebruikt in: wharf, mijnbouw, transport, hefwerk, bouw, olie, oceaan, schip, staal en andere velden.



Kleine (micro) precisie planetaire reducer wordt veel gebruikt in medische apparaten, slimme huis, consumenten elektronische producten, antenne aandrijving, huishoudelijke apparaten, auto aandrijving, robot veld, vliegtuig veld,enz..
