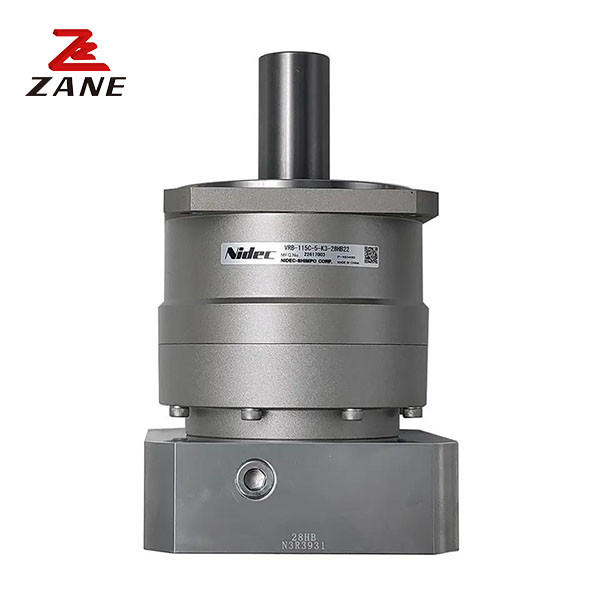

VRB-serie Nidec Shimpo-transmissieversnellingsbak Planetaire versnellingsbakreductor VRB042
  • VRB-serie Nidec Shimpo-transmissieversnellingsbak Planetaire versnellingsbakreductor VRB042
VRB-serie Nidec Shimpo-transmissieversnellingsbak Planetaire versnellingsbakreductor VRB042

VRB-serie Nidec Shimpo-transmissieversnellingsbak Planetaire versnellingsbakreductor VRB042

Plaats van herkomst Japan
Merknaam Nidec
Certificering CE,ISO
Modelnummer VRB
Productdetails
Productnaam:
De Versnellingsbak van Nidecshimpo
Vervaardiging:
Nidec Shimpo
Productreeks:
VRB-serie
Gewicht (kg):
5Kg
Kadergrootte:
042
Verstel van de tandwielen:
Planetair
Maximum Radiale lading:
710N
Maximum Aslading:
640N
Toepassing:
Robotachtig, Automatiseringsmateriaal, CNC Machine
Markeren:

VRB-serie transmissieversnellingsbak

,

robotische planetaire versnellingsbakreductor

,

CNC Nidec Shimpo transmissieversnellingsbak

Productomschrijving

Productbeschrijving:

De Nidec Shimpo-versnellingsbak is een hoogwaardige versnellingsbak die wordt geproduceerd door Nidec, een toonaangevende fabrikant in de transmissie-industrie.De versnellingsbak is gemaakt van ijzer voor duurzaamheid en is ontworpen om een maximale radiale belasting van 710N te verwerkenHet is lichtgewicht en weegt slechts 5 kg. Het is de perfecte keuze voor elke toepassing die een betrouwbare en efficiënte transmissie vereist.Nidec Shimpo Gearbox is ontworpen om een betrouwbare en consistente stroomoverdracht te bieden en heeft bewezen effectief te zijn in een breed scala van toepassingen. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



Technische parameters:

Frame

grootte

 Stage

Verhouding

Nominaal uitgangsmoment

Maximaal uitgangsmoment

 Noodstopkoppel

Nominaal inlaatvermogen

Maximale invoer snelheid

Toegestane radiale belasting

Toegestane axiale belasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

Alleenstaande

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
Dubbel. 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







Frame

grootte



Stage



Verhouding

 Maximale radiale belasting



Maximaal

axiale belasting



Gewicht



Inertiemoment (φ8)



Inertiemoment (φ14)
[N] [N] [kg] [kgcm2] [kgcm2]

















042





1

Alleenstaande

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











Dubbel.

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



VRB-serie Nidec Shimpo-transmissieversnellingsbak Planetaire versnellingsbakreductor VRB042 0

Kenmerken:

Een van de belangrijkste kenmerken van de versnellingsbak Nidec Shimpo is de compacte afmetingen.die het gemakkelijk maakt om te installeren en te integreren in bestaande systemenHet is ook zeer aanpasbaar, met een reeks montageopties en versnellingsverhoudingen die beschikbaar zijn voor verschillende toepassingen.



Markeringen:

lineaire glijrail voor snijmachine,

ISO glijdende geleiderail,

draaibanken cnc lineaire geleiderail;
