VRB-serie planetaire versnellingsbakreductie Nidec snelheidsreductie VRB060 Shimpo-versnellingsbak
  • VRB-serie planetaire versnellingsbakreductie Nidec snelheidsreductie VRB060 Shimpo-versnellingsbak
VRB-serie planetaire versnellingsbakreductie Nidec snelheidsreductie VRB060 Shimpo-versnellingsbak

VRB-serie planetaire versnellingsbakreductie Nidec snelheidsreductie VRB060 Shimpo-versnellingsbak

Plaats van herkomst Japan
Merknaam Nidec
Certificering CE,ISO
Modelnummer VRB
Productdetails
Productnaam:
De Versnellingsbak van Nidecshimpo
Vervaardiging:
Nidec Shimpo
Productreeks:
VRB-serie
Gewicht (kg):
5Kg
Kadergrootte:
060
Verstel van de tandwielen:
Planetair
Maximum Radiale lading:
1200N
Maximum Aslading:
1100N
Toepassing:
Robotachtig, Automatiseringsmateriaal, CNC Machine
Markeren:

VRB-serie planetaire versnellingsbakreductiemiddel

,

Nidec-snelheidsreductiemiddel

,

VRB060 Shimpo-versnellingsbak

Productomschrijving

VRB Series Planetary Gearbox Reducer Nidec Made in Japan VRB Gearbox VRB060 Shimpo Gearbox

Productbeschrijving:

Nidec Shimpo versnellingsbak: VRB-serie

Nidec Shimpo presenteert het VRB-series zware versnellingsbak systeem, een hoogwaardige versnellingsbak die is ontworpen om superieure prestaties en betrouwbaarheid te bieden in veeleisende toepassingen.Gebouwd met duurzaam ijzer, dit zware versnellingsbak systeem is voorzien van een planetaire versnellingsarrangement dat een maximale radiale belasting van 710 N mogelijk maakt. Ideaal voor een reeks industrieën,De VRB-serie is de perfecte keuze voor degenen die op zoek zijn naar een betrouwbare, zware versnellingsbak.



Technische parameters:

Frame

grootte

 Stage Verhouding Nominaal uitgangsmoment Maximaal uitgangsmoment Noodstopkoppel Nominaal inlaatvermogen Maximale invoer snelheid Toegestane radiale belasting Toegestane axiale belasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















060





1

Alleenstaande

 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 1000 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
Dubbel. 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100




Frame

grootte



Stage



Verhouding

 Maximale radiale belasting



Maximaal

axiale belasting



Gewicht



Inertiemoment (φ8)

 Inertiemoment (φ14)



Moment van traagheid (φ19)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2]

















060





1

Alleenstaande

 3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34











Dubbel.

 15 1200 1100 1.6 0.055 0.14 -
16 1200 1100 0.057 0.14 -
20 1200 1100 0.054 0.13 -
25 1200 1100 0.053 0.13 -
28 1200 1100 0.055 0.14 -
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13 -
40 1200 1100 0.049 0.13 -
45 1200 1100 0.053 0.13 -
50 1200 1100 0.049 0.13 -
60 1200 1100 0.049 0.13 -
70 1200 1100 0.049 0.13 -
80 1200 1100 0.049 0.13 -
90 1200 1100 0.049 0.13 -
100 1200 1100 0.049 0.13 -

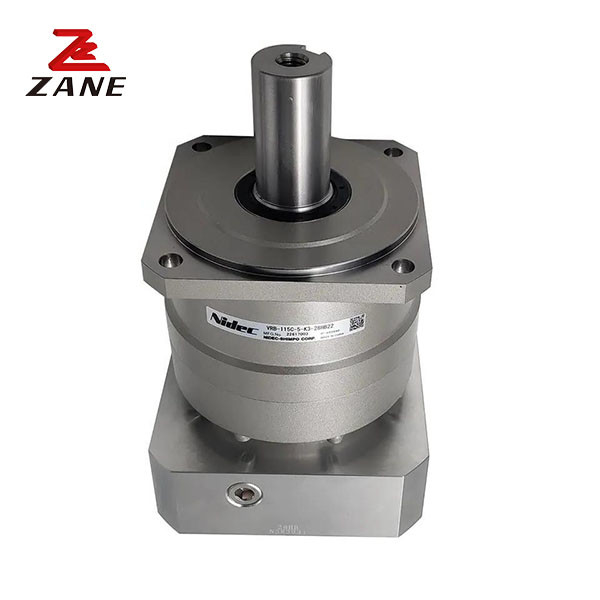

VRB-serie planetaire versnellingsbakreductie Nidec snelheidsreductie VRB060 Shimpo-versnellingsbak 0

VRB-serie planetaire versnellingsbakreductie Nidec snelheidsreductie VRB060 Shimpo-versnellingsbak 1

Toepassingen:

De Nidec Shimpo-versnellingsbak wordt veel gebruikt in industrieën zoals materiaalverwerking, verpakking, robotica en automatisering.en andere machines die een hoog koppel en een laag toerental vereisen.



Markeringen:

lineaire glijrail voor snijmachine,

ISO glijdende geleiderail,

draaibanken cnc lineaire geleiderail;
