De Versnellingsbak van Nidecshimpo
>
|
| Plaats van herkomst | Japan |
| Merknaam | Nidec |
| Certificering | CE,ISO |
| Modelnummer | VRB |

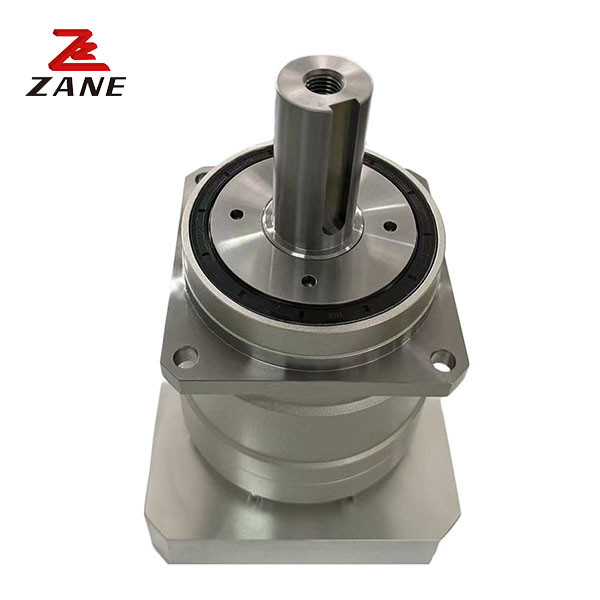

Nidec Shimpo Gearbox: Robuuste versnellingsbaktechnologie voor robot-, automatiserings- en CNC-machines
Nidec Shimpo Gearbox is een krachtige, betrouwbare en robuuste versnellingsbaktransmissie die robuuste prestaties biedt voor uw robot-, automatiseringsapparatuur en CNC-machines.met een raamgrootte van 115 en een planetaire versnellingsarrangementDeze versnellingsbak is gemaakt van ijzer voor maximale sterkte en duurzaamheid.is toegewijd aan het leveren van uitstekende kwaliteit versnellingsbaktransmissies.
Nidec Shimpo Gearbox is ontworpen om een soepele, efficiënte en betrouwbare transmissie te bieden voor een verscheidenheid aan toepassingen, waaronder robotica, automatiseringsapparatuur en CNC-machines.
|
Frame grootte |
Stage | Verhouding | Nominaal uitgangsmoment | Maximaal uitgangsmoment | Noodstopkoppel | Nominaal inlaatvermogen | Maximale invoer snelheid | Toegestane radiale belasting | Toegestane axiale belasting |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Alleenstaande |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Dubbel. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
grootte |
Stage |
Verhouding |
Maximale radiale belasting |
Maximaal axiale belasting |
Gewicht |
Inertiemoment (φ14) |
Moment van traagheid (φ19) |
Moment vantraagheid(φ28) |
Inertiemoment (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Alleenstaande |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Dubbel. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Hoog koppel: De Nidec Shimpo versnellingsbak is ontworpen om bij lage snelheden een hoog koppel te leveren, waardoor het ideaal is voor toepassingen die zwaar tillen of grote lasten verplaatsen.
Efficiëntie: De versnellingsbak is zeer efficiënt, wat betekent dat het kan bijdragen tot het verminderen van het energieverbruik en de bedrijfskosten.
Compacte afmetingen: ondanks het hoge koppel is de versnellingsbak relatief klein en licht, waardoor het gemakkelijk te installeren en te integreren is in bestaande systemen.
Aanpasbaar: De versnellingsbak van Nidec Shimpo is zeer aanpasbaar, met een scala aan montageopties en versnellingsverhoudingen die beschikbaar zijn voor verschillende toepassingen.
Duurzaam: de versnellingsbak is gemaakt van hoogwaardige materialen en is ontworpen om zeer duurzaam en langdurig te zijn.met een eenvoudig en eenvoudig ontwerp dat een gemakkelijke toegang tot onderdelen voor reiniging en vervanging mogelijk maakt.
