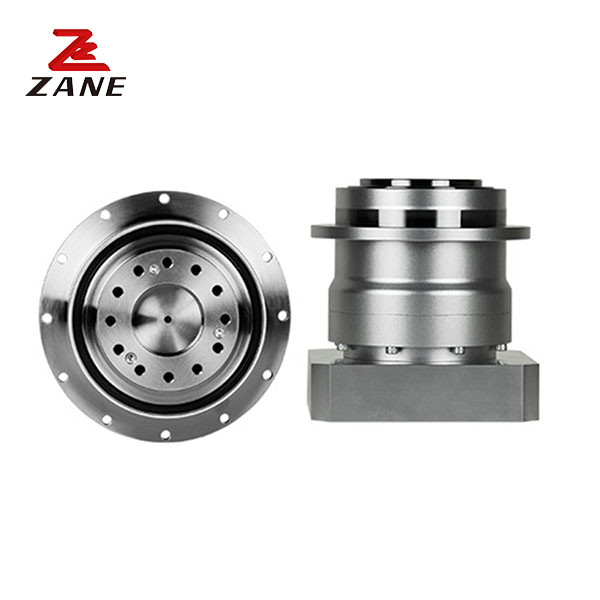

Hoge precisie Shimpo versnellingsbak planetaire tandwieloverbrenging VRB140 voor robot
  • Hoge precisie Shimpo versnellingsbak planetaire tandwieloverbrenging VRB140 voor robot
Hoge precisie Shimpo versnellingsbak planetaire tandwieloverbrenging VRB140 voor robot

Hoge precisie Shimpo versnellingsbak planetaire tandwieloverbrenging VRB140 voor robot

Plaats van herkomst Japan
Merknaam Nidec
Certificering CE,ISO
Modelnummer VRB
Productdetails
Productnaam:
De Versnellingsbak van Nidecshimpo
Vervaardiging:
Nidec Shimpo
Productreeks:
VRB-serie
Gewicht (kg):
6 kg
Grootte van het frame:
140
Verstel van de tandwielen:
Planetair
Maximum Radiale lading:
9100N
Maximum Aslading:
8200N
Toepassing:
Robotachtig, Automatiseringsmateriaal, CNC Machine
Markeren:

Shimpo-versnellingsbak met hoge precisie

,

robot planetaire reductiekast

,

planetaire reductiekast VRB140

Productomschrijving

Productbeschrijving:

Nidec Shimpo-versnellingsbakken zijn versnellingsbakken van hoge kwaliteit die zijn ontworpen voor een betrouwbare en efficiënte werking in robotica, automatiseringsapparatuur en CNC-machinetoepassingen.Gemaakt door Nidec ShimpoDeze versnellingsbak is gebouwd met een ijzeren materiaal voor een maximale radiale belasting van 9100 N en een planetaire versnellingsbak.Het maakt het de perfecte keuze voor elke geautomatiseerde machine..

Technische parameters:

Frame

grootte

 Stage Verhouding Nominaal uitgangsmoment Maximaal uitgangsmoment Noodstopkoppel Nominaal inlaatvermogen Maximale invoer snelheid Toegestane radiale belasting Toegestane axiale belasting
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

Alleenstaande

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Dubbel. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Frame

grootte



Stage



Verhouding

 Maximale radiale belasting



Maximaal

axiale belasting

Gewicht

 Moment van traagheid (φ19) Inertiemoment (φ)28) Inertiemoment (φ38) Inertiemoment (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Alleenstaande

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Dubbel.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Hoge precisie Shimpo versnellingsbak planetaire tandwieloverbrenging VRB140 voor robot 0Hoge precisie Shimpo versnellingsbak planetaire tandwieloverbrenging VRB140 voor robot 1

Types vistuig:

De versnellingsbak van Nidec Shimpo is verkrijgbaar in verschillende versnellingsvormen, waaronder sporenversnellingen, spiraalversnellingen, scheefversnellingen en wormversnellingen.en de keuze van het soort vistuig hangt af van de specifieke eisen van de toepassing.

Markeringen:

lineaire glijrail voor snijmachine,

ISO glijdende geleiderail,

draaibanken cnc lineaire geleiderail;
