De Versnellingsbak van Nidecshimpo
>
|
| Plaats van herkomst | Japan |
| Merknaam | Nidec Shimpo |
| Certificering | CE，ISO |
| Modelnummer | VRT |

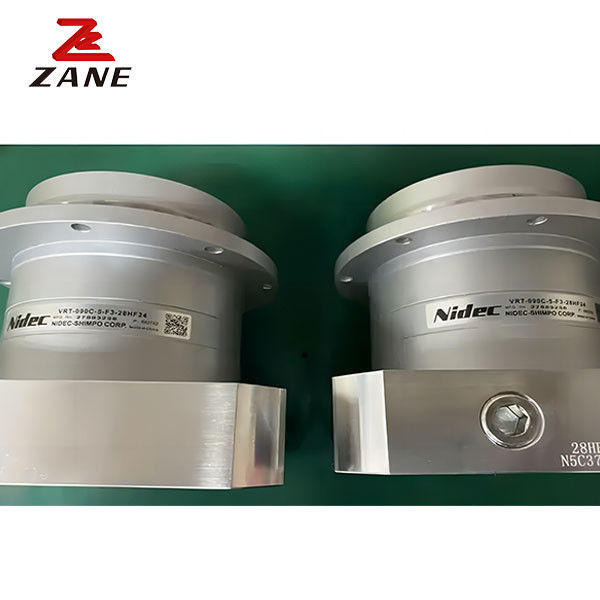

VRT-serie Planetary Gearbox Reducer Shimpo Reducer voor servomotor
Planetaire reducer is een veelgebruikt industrieel product dat de snelheid van de motor kan verminderen en het uitgangsmoment kan verhogen.vervoer, de bouw en andere industrieën.
|
Frame Grootte |
Stage | Verhouding |
Nominale Uitgangsmoment |
Maximaal Uitgangsmoment |
Noodstopkoppel |
Nominale Invoer snelheid |
Maximaal Invoer snelheid |
Toegestaan Radiële belasting |
Toegestaan Asbelasting |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 140 | 1 Alleenstaand | 4 | 240 | 700 | 1250 | 2000 | 4000 | 8000 | 5600 |
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 8500 | 6000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 9400 | 6700 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 7400 | ||
| 2 Dubbel | 16 | 360 | 700 | 1250 | 2000 | 400 | 12000 | 8500 | |
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 13000 | 9100 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 9800 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 10000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 15000 | 11000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 16000 | 11000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 17000 | 12000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 19000 | 13000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 19000 | 14000 |
|
Frame Grootte |
Stage | Verhouding |
Maximaal Radiële belasting |
Maximaal Asbelasting |
Gewicht |
Wacht even. met een traagheid ≤ 28 |
Wacht even. met een traagheid ≤ 38 |
Wacht even. met een traagheid ≤ 48 |
Wacht even. met een traagheid ≤ 65 |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 140 |
1 Alleenstaande |
4 | 19000 | 14000 | 15 | - | 11.0 | 18 | 33 |
| 5 | 19000 | 14000 | - | 7.7 | 14 | 29 | |||
| 7 | 19000 | 14000 | - | 5.1 | 12 | 27 | |||
| 10 | 19000 | 14000 | - | 3.8 | 10 | 25 | |||
|
2 Dubbel. |
16 | 19000 | 14000 | 17 | 3.8 | 5.5 | 12 | - | |
| 20 | 19000 | 14000 | 2.6 | 4.3 | 11 | - | |||
| 25 | 19000 | 14000 | 2.5 | 4.2 | 11 | - | |||
| 28 | 19000 | 14000 | 3.4 | 5.1 | 11 | - | |||
| 35 | 19000 | 14000 | 2.4 | 4.1 | 10 | - | |||
| 40 | 19000 | 14000 | 1.1 | 2.9 | 9.2 | - | |||
| 50 | 19000 | 14000 | 1.1 | 2.9 | 9.1 | - | |||
| 70 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - | |||
| 100 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - |
Een wilde toepassing
Grote precisie planetary gear reducer wordt veel gebruikt in: wharf, mijnbouw, transport, hefwerk, bouw, olie, oceaan, schip, staal en andere velden.
Kleine (micro) precisie planetaire reducer wordt veel gebruikt in medische apparaten, slimme huis, consumenten elektronische producten, antenne aandrijving, huishoudelijke apparaten, auto aandrijving, robot veld, vliegtuig veld,enz..
